Shandong Time Machinery Technology Co., Ltd.
"PC Rebar Truss Welding Line Production (SGHJ-IV)"
Πληροφορίες Εξοπλισμού
Νόμιμος εκπρόσωπος: Cui Hao
Τηλέφωνο: 13395378282
Διεύθυνση: Ζώνη Οικονομικής Ανάπτυξης, πόλη Jining, επαρχία Shandong
Ιστοσελίδα: www.sdsgzn.com
Πίνακας περιεχομένων
Εγώ.Εισαγωγή στο PC Composite Slab Project 3
1. Επισκόπηση έργου3
2 .Παραγωγική Διαδικασία Εισαγωγή4
3. Τελικό προϊόν δοκού ράβδου οπλισμού υπολογιστή (δεξιό δοκός ορθής γωνίας)5
II.Απόδοση Εξοπλισμού και Τεχνικές Παράμετροι 6
1.Τεχνικές Παράμετροι Γραμμής Παραγωγής Οπλιστικών Ζευκτών6
1.1 Επισκόπηση εξοπλισμού6
1.2 Σύνθεση εξοπλισμού γραμμής παραγωγής δοκών οπλισμού6
1.3 Τεχνικές παράμετροι εξοπλισμού:7
1.4 Χαρακτηριστικά εξοπλισμού8
1.5 Διαμόρφωση εξοπλισμού και μάρκες εξαρτημάτων10
2. Μηχανή νερού ψύξης11
2.1 Τεχνικές προδιαγραφές της μονάδας ψύξης κουτιού με αέρα:11
3. Αεροσυμπιεστής12
1.Τεχνικές Παράμετροι Αερόψυκτης Βιδομηχανής13
ΕΓΩ.Εισαγωγή στο PC Composite Slab Project
1. Εισαγωγή στο PC Composite Slab Project
1. Επισκόπηση έργου
Η σύνθετη πλάκα δαπέδου είναι μια δομική μορφή που συνδυάζει προκατασκευασμένο και χυτό σκυρόδεμα.Η προεντεταμένη λεπτή πλάκα (πάχους 5-8 cm) ενσωματώνεται με το άνω χυτό στρώμα σκυροδέματος για να σχηματίσει μια ενιαία δομή και να συνεργαστεί.Ο προεντεταμένος κύριος οπλισμός της λεπτής πλάκας χρησιμεύει ως ο κύριος οπλισμός της σύνθετης πλάκας δαπέδου, ενώ το άνω χυτό στρώμα απαιτεί μόνο ενίσχυση αρνητικής ροπής και δομική ενίσχυση.Η προεντεταμένη λεπτή πλάκα χρησιμεύει επίσης ως ο κάτω ξυλότυπος για το χυτό στρώμα σκυροδέματος, εξαλείφοντας την ανάγκη για πρόσθετη στήριξη ξυλοτύπου.Η κάτω επιφάνεια της λεπτής πλάκας είναι λεία και ομοιόμορφη και μετά την επεξεργασία της άρθρωσης, δεν χρειάζεται σοβάτισμα της οροφής.Αυτές οι σύνθετες πλάκες δαπέδου έχουν τα πλεονεκτήματα της συνολικής ακεραιότητας, της υψηλής ακαμψίας, της καλής αντοχής στις ρωγμές, της μη αύξησης της κατανάλωσης χάλυβα και της οικονομίας στον ξυλότυπο.Επιπλέον, η απουσία στήριξης ξυλότυπου για τη χυτή πλάκα δαπέδου επιτρέπει την έγκαιρη τοποθέτηση μεγάλων προκατασκευασμένων διαχωριστικών τοίχων από σκυρόδεμα, συντομεύοντας έτσι τη συνολική περίοδο κατασκευής.
Εύρος εφαρμογής και ταξινόμηση
Αυτές οι πλάκες δαπέδου είναι κατάλληλες για κτίρια με ανοίγματα έως 8 μέτρα, συμπεριλαμβανομένων ξενοδοχείων, κτιρίων γραφείων, σχολείων, κτιρίων κατοικιών, νοσοκομείων, αποθηκών, χώρων στάθμευσης και πολυώροφων βιομηχανικών εγκαταστάσεων.Ανάλογα με τη δομή της σύνθετης επιφάνειας, οι προεντεταμένες λεπτές πλάκες μπορούν να κατηγοριοποιηθούν σε τρεις τύπους: ① Για σύνθετες επιφάνειες που φέρουν χαμηλή διατμητική τάση, δεν απαιτείται οπλισμός διάτμησης, αλλά η επιφάνεια του σκυροδέματος πρέπει να είναι τραχιά, γρατσουνισμένη ή να περιλαμβάνει μερικές οπές συγκόλλησης .② Για σύνθετες επιφάνειες που φέρουν υψηλή διατμητική τάση, εκτός από την απαίτηση τραχιάς επιφάνειας, πρέπει να προστεθεί και οπλισμός διάτμησης.Η διάμετρος και η απόσταση του οπλισμού προσδιορίζονται μέσω υπολογισμών και τα σχήματα του οπλισμού περιλαμβάνουν κυματομορφή, ελικοειδές και συγκολλημένο πλέγμα με καμπύλες τριγωνικές διατομές.③ Για προκατασκευασμένες λεπτές πλάκες, ένα χαλύβδινο δοκό προστίθεται στην επάνω επιφάνεια για να ενισχύσει την ακαμψία κατά την κατασκευή και να μειώσει την ανάγκη για στηρίγματα κάτω από τις λεπτές πλάκες.
2. Παραγωγική Διαδικασία Εισαγωγή
3. Τελικό προϊόν με δοκούς οπλισμού (δεξιά γωνία)
II.Απόδοση Εξοπλισμού και Τεχνικές Παράμετροι
1.Τεχνικές Παράμετροι Γραμμής Παραγωγής Ζευκτών Οπλισμού

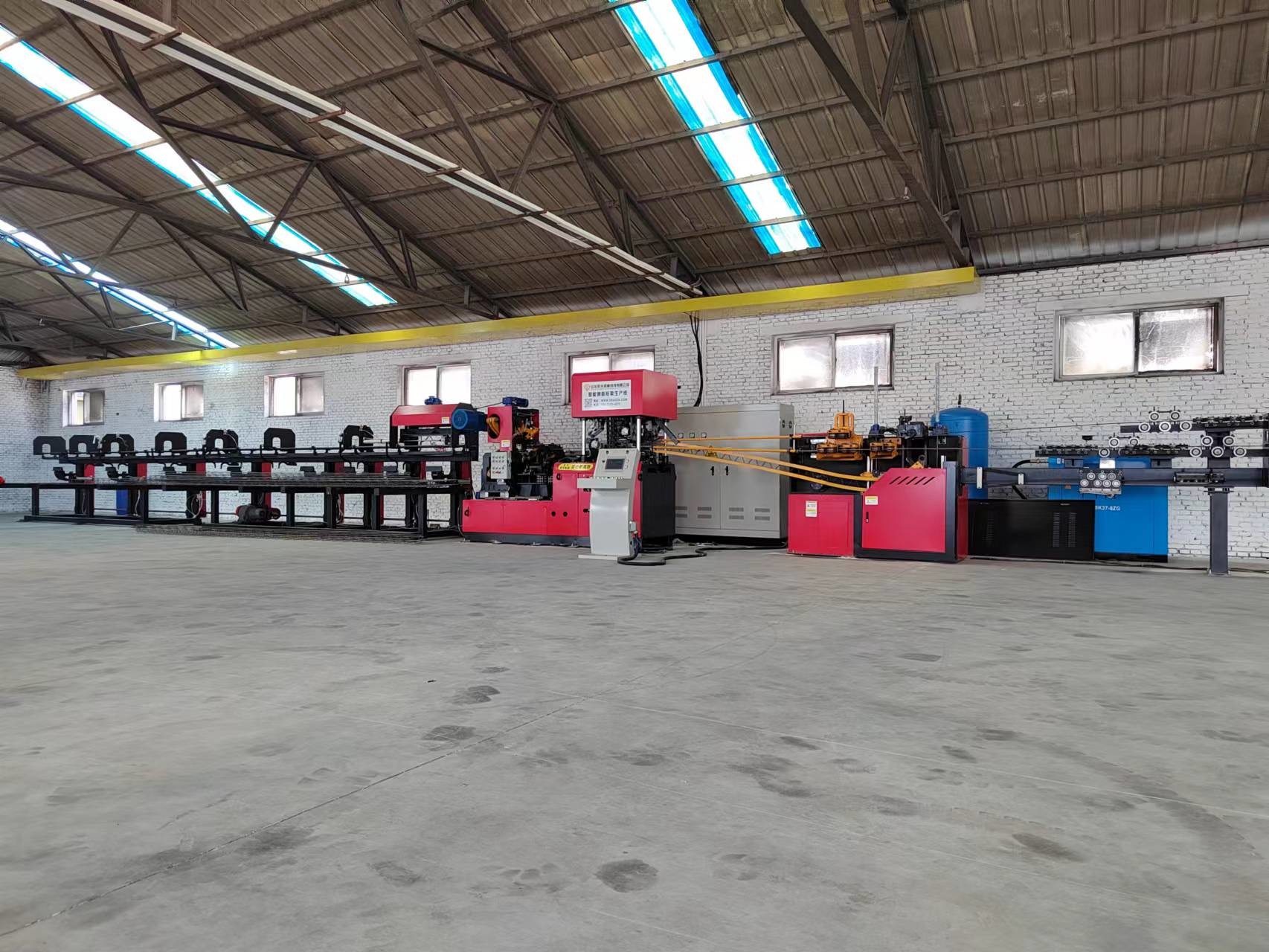

1.1 Επισκόπηση εξοπλισμού
Η γραμμή παραγωγής ζευκτών οπλισμού είναι μια πλήρως αυτοματοποιημένη γραμμή παραγωγής που ενσωματώνει την τοποθέτηση συρμάτων σε πηνία ράβδου, το ίσιωμα, την πλευρική κάμψη χάλυβα, τη διαμόρφωση συγκόλλησης, την αυτόματη κοπή και τη συλλογή τελικών προϊόντων.Μπορεί να παράγει δοκούς οπλισμού για πλάκες δαπέδου καθώς και προκατασκευασμένα δοκάρια οπλισμού PC κτιρίων, που εφαρμόζονται ευρέως στις κατασκευές κτιρίων (προκατασκευασμένες πλάκες δαπέδου) και στις κατασκευές σιδηροδρόμων υψηλής ταχύτητας (στρωτήρες διπλού μπλοκ), μεταξύ άλλων τομέων.
1.2 Σύνθεση εξοπλισμού γραμμής παραγωγής δοκών οπλισμού:
| Οχι. | Εξαρτήματα Εξοπλισμού | Ποσότητα | Τεχνικά χαρακτηριστικά |
| 1 | Σχάρα τοποθέτησης καλωδίων οπλισμού πηνίου | Ενα σετ | Κάθετη σχάρα τοποθέτησης καλωδίων |
|
2 |
Μηχανισμός ισιώματος και τροφοδοσίας | Ενα σετ | Υιοθετεί το ίσιωμα πολλών τροχών με εξαιρετικό αποτέλεσμα ανόρθωσης χωρίς να καταστρέφει τις νευρώσεις οπλισμού.Τροφοδοσία καλωδίων διπλής κίνησης με τρεις κινητήρες επιβράδυνσης. |
|
3 |
Μηχανισμός Αποθήκευσης Υλικού | Ενα σετ | Εξοπλισμένο με ένα νέο τύπο ανοιχτής σχάρα αποθήκευσης που χρησιμοποιεί απορρόφηση απορρόφησης κραδασμών, επιτρέποντας τη συνεχή παραγωγή και αποτρέποντας αποτελεσματικά τη συσσώρευση ράβδων οπλισμού. |
|
4 |
Μηχανισμός ευθυγράμμισης ακροδεκτών | Ενα σετ | Το ίσιωμα των ακροδεκτών δεύτερου σταδίου πραγματοποιείται στον κύριο οπλισμό και στα διαγώνια μέλη πριν από τη συγκόλληση και τη διαμόρφωση με τη χρήση μιας μεθόδου ευθυγράμμισης με πέντε κυλίνδρους, διασφαλίζοντας την ευθύτητα των προϊόντων ζευκτών. |
6
1.3 Τεχνικές παράμετροι εξοπλισμού:
| Βραχίονας ταλάντευσης | Μονάδα | Ποσότητα | Σημείωση |
| Ικανότητα φόρτωσης της σχάρας τοποθέτησης καλωδίων | κιλό | 2000 | Το ύψος της άνω χορδής δεν πρέπει να υπερβαίνει τα 2 μέτρα και το ύψος της πλευρικής χορδής δεν πρέπει να υπερβαίνει τα 1,3 μέτρα. |
| Αριθμός ραφιών τοποθέτησης καλωδίων | Μονάδες | 5 | |
| Power of Side Steel Forming Motor | kW | 7.5 | |
| Power of Welding Transformer | kW | 160x2 |
Διακοπτόμενη λειτουργία
|
7
| Διατμητική ισχύς κινητήρα | kW | 11+11 | Διακοπτόμενη λειτουργία |
| Συλλογή και ανύψωση ισχύος κινητήρα rack | kW | 2.2 | Διακοπτόμενη λειτουργία |
| Βήμα κάμψης πλευρικής χορδής | mm | 200 | 190-210 αυτόματα ρυθμιζόμενο βήμα |
| Ύψος χορδής | mm | 70-270 | Ύψος 250 και πάνω χωρίς χορδή κάτω γωνίας |
| Πλάτος χορδής | mm | 70-90 | Μεγάλο πλάτος |
| Διάμετρος άνω και κάτω ράβδων χορδής | mm | 6-12 | |
| Διάμετρος πλευρικών χορδών | mm | 4-7 | |
| Μήκος της συγχορδίας | Μ | 0,2~14 |
Αυτόματο ρυθμιζόμενο βήμα
|
| Ευθύτητα της συγχορδίας | mm | ±5 | |
| Σφάλμα ύψους της συγχορδίας | mm | ±2 | |
| Σφάλμα μήκους της συγχορδίας | mm/m | ±5 |
Το μέγιστο σφάλμα δεν υπερβαίνει τα ±15 mm
|
| Ύψος των εκτεθειμένων άνω και κάτω ράβδων χορδής | mm | ≤5 | |
| Ταχύτητα της γραμμής παραγωγής | Μ | 12-15 | Η πραγματική σταθερή ταχύτητα παραγωγής καθορίζεται από τις προδιαγραφές της χορδής. |
| Πίεση αέρα | Mpa | ≥0,7 | Το αέριο που χρησιμοποιείται πρέπει να είναι καθαρό, φιλτραρισμένο και στεγνό. |
| Κατανάλωση αέρα | m³/λεπτό | 3/4.5 | |
| Μήκος γραμμής παραγωγής (μήκος * πλάτος * ύψος) | mm | Το μήκος της γραμμής παραγωγής μπορεί να ρυθμιστεί κατάλληλα σε 45000*3000*3500. | |
| Συνολική παραγωγή | Τ | ≤18 (εξαιρουμένων των αξεσουάρ και των εξωτερικών κουτιών ελέγχου) | |
|
Σημείωση: Η τυπική διαμόρφωση περιλαμβάνει μηχανισμό κάμψης κάτω γωνίας.Προσδιορίστε εάν η διαμόρφωση για οικιακή εκβιομηχάνιση δεν περιλαμβάνει τον μηχανισμό κάμψης της κάτω γωνίας.
|
|||
1.4 Χαρακτηριστικά εξοπλισμού
1.Rubar πλαίσιο τοποθέτησης
Υπάρχουν πέντε σετ κερκίδων αποπληρωμής, με χρήση περιστρεφόμενης μεθόδου πληρωμής, με μέγιστο φορτίο 2 τόνων.
Κάθε βάση πληρωμής είναι εξοπλισμένο με ανεξάρτητη διάταξη πέδησης αέρα.
Κάθε βάση πληρωμής έχει έναν ανεξάρτητο μηχανισμό προ-ισιώματος για την αφαίρεση της κλίμακας οξειδίου στην επιφάνεια των χαλύβδινων ράβδων.

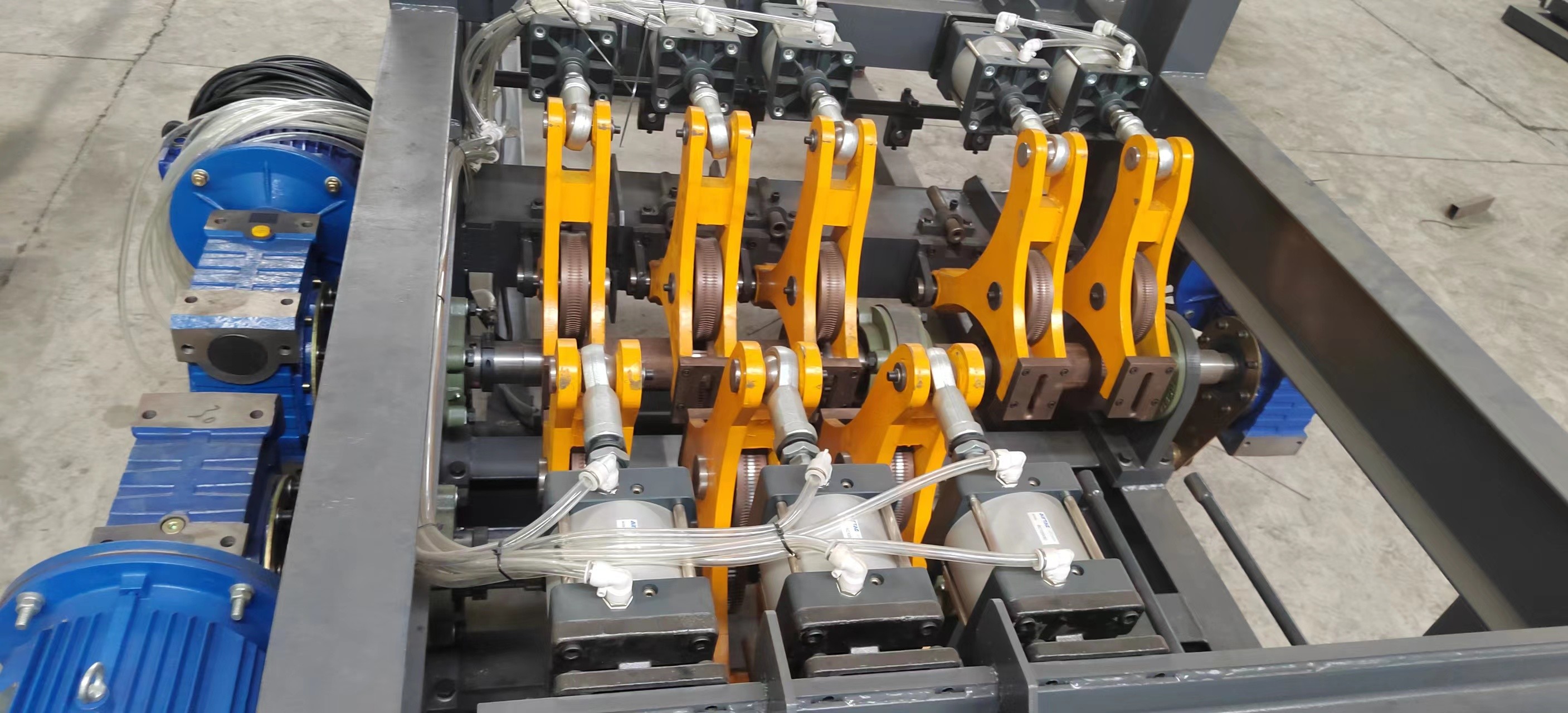

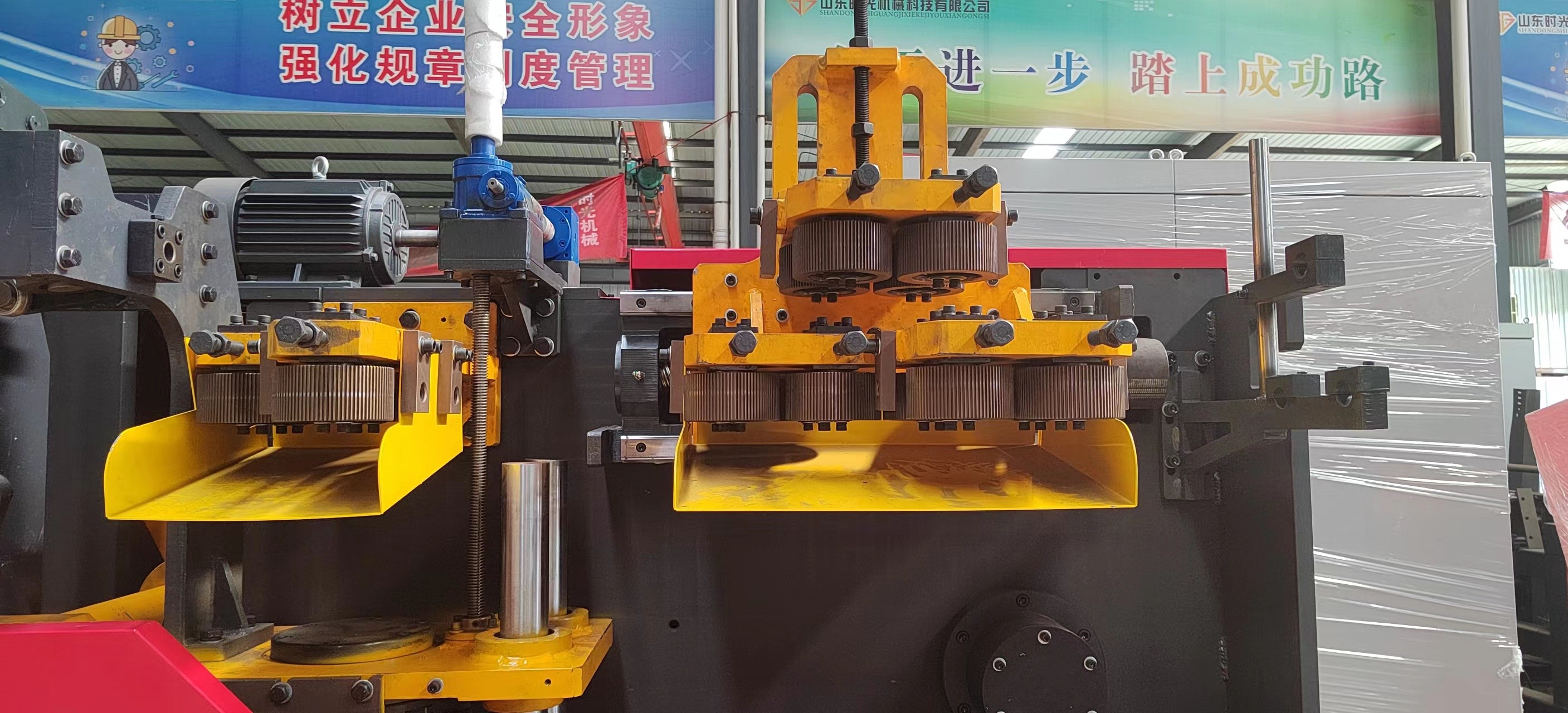

2. Μηχανισμός ισιώματος και τροφοδοσίας
Χρησιμοποιεί ίσιωμα πολλών τροχών με καλό ισιωτικό αποτέλεσμα, χωρίς να καταστρέφει τις νευρώσεις των χαλύβδινων ράβδων.Τρεις κινητήρες επιβράδυνσης χρησιμοποιούνται για τροφοδοσία.
Κάθε μηχανισμός τροφοδοσίας μπορεί να ελεγχθεί ανεξάρτητα.
3. Μηχανισμός αποθήκευσης ράβδων χάλυβα
Υιοθετεί ένα νέο τύπο ανοιχτής σχάρας αποθήκευσης για αποθήκευση και αποθήκευση, που είναι βολικό για συνεχή παραγωγή και αποτρέπει αποτελεσματικά το μπέρδεμα των χαλύβδινων ράβδων.

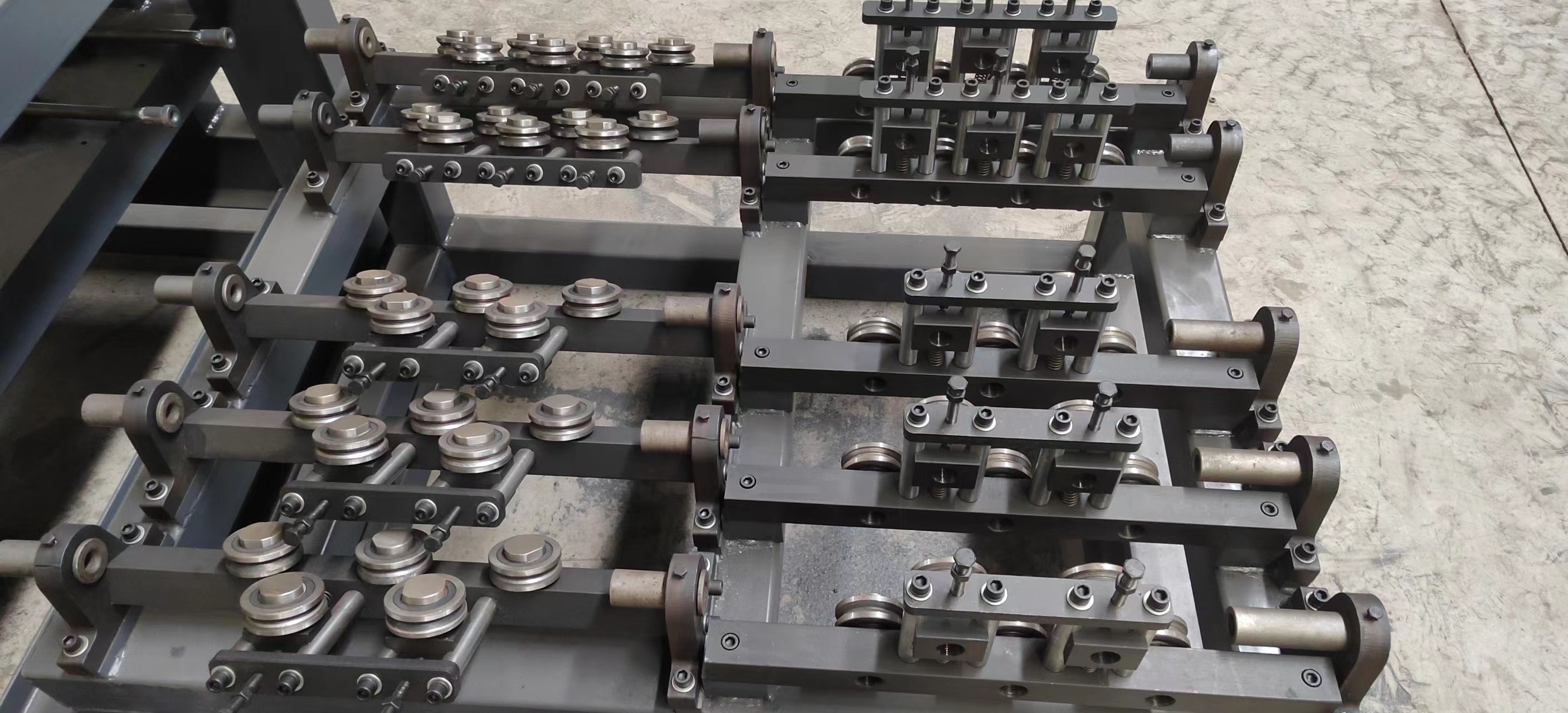

4. Μηχανισμός ευθυγράμμισης ακροδεκτών
Το δευτερεύον ίσιωμα ακροδεκτών πραγματοποιείται στην κύρια ράβδο και στις ράβδους ιστού πριν από τη συγκόλληση και τη διαμόρφωση.Χρησιμοποιείται ίσιωμα πέντε κυλίνδρων για να διασφαλιστεί η ευθύτητα του τελειωμένου ζευκτού.
Αυτός ο μηχανισμός παίζει βασικό ρόλο στη ρύθμιση της ευθύτητας των προϊόντων ζευκτών.

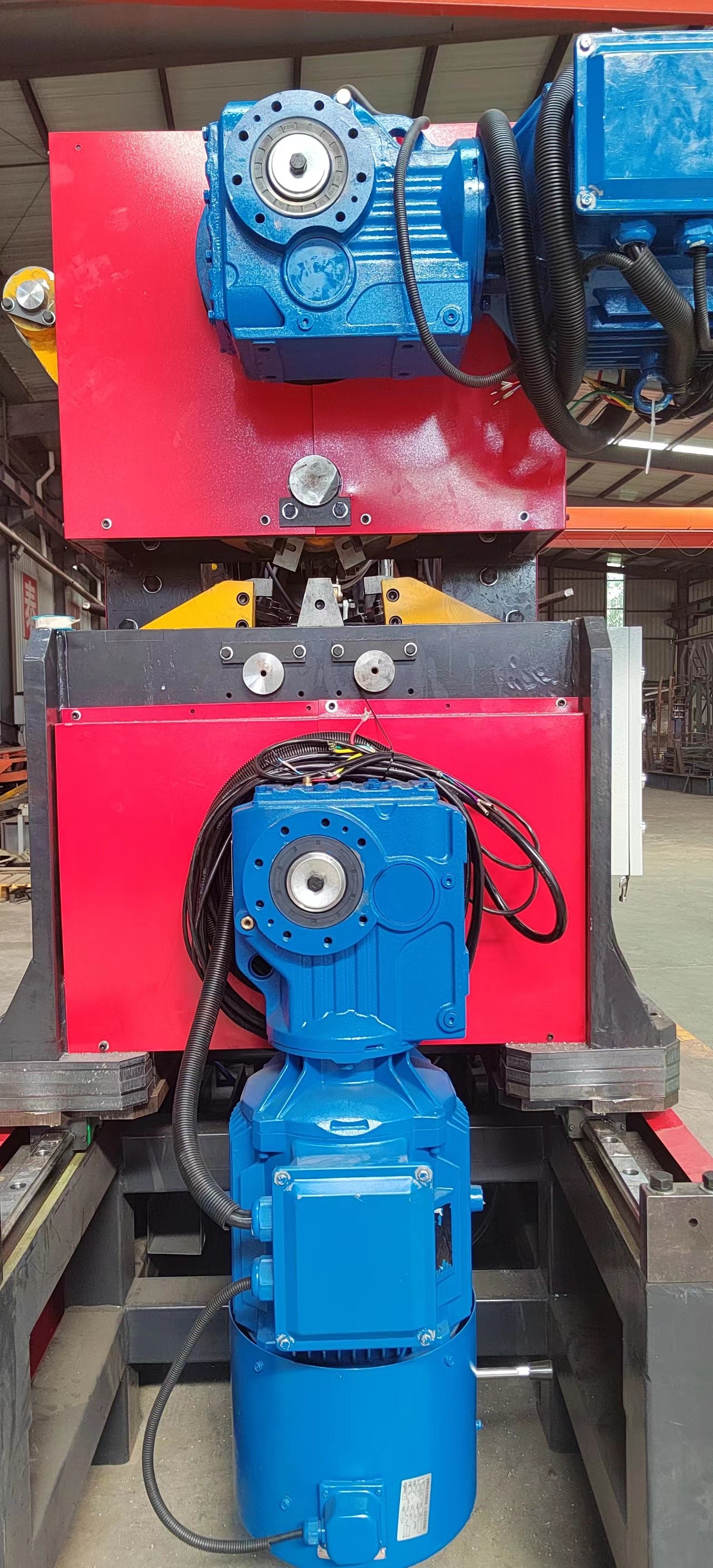

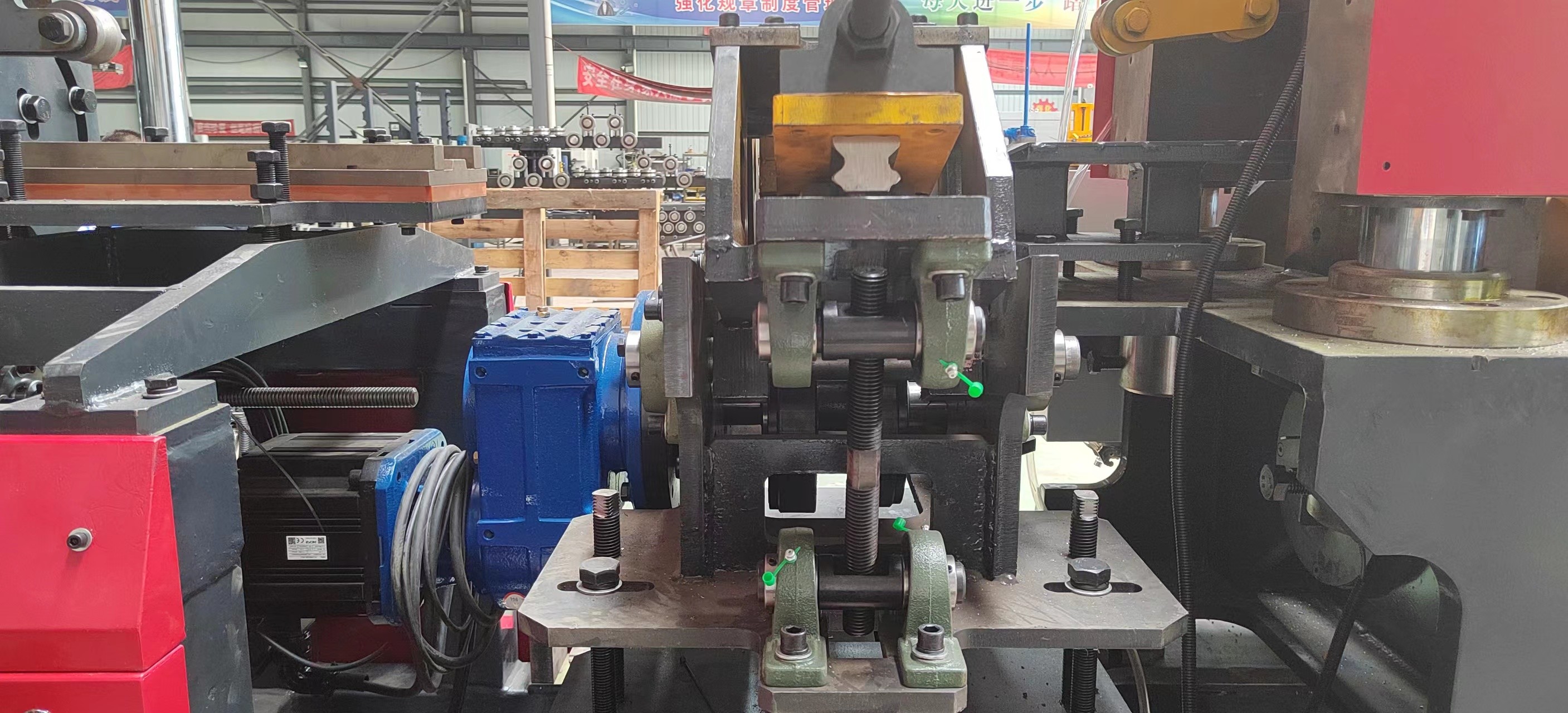

5. Μηχανισμός πίεσης και τροφοδοσίας γραμμής Web
Η κάμψη με περιστρεφόμενο βραχίονα χρησιμοποιείται για την κάμψη των χαλύβδινων ράβδων, τροφοδοτείται από σερβοκινητήρα, με καλό συγχρονισμό και υψηλή σταθερότητα.Η κάμψη της χαλύβδινης ράβδου είναι συνεχής (ο μηχανισμός κάμψης λειτουργεί με κυκλική και αιωρούμενη κίνηση πάνω-κάτω, χωρίς καθυστέρηση), με γρήγορη ταχύτητα σχηματισμού.Τα καλούπια διαμόρφωσης χαλύβδινων ράβδων έχουν κυλινδρικές επιφάνειες για την αποφυγή γρατσουνίσματος της επιφάνειας των χαλύβδινων ράβδων.Ο μηχανισμός τροφοδοσίας τροφοδοτείται από σερβοκινητήρα, με καλύτερο συγχρονισμό και ακρίβεια.Με τον συντονισμό του μηχανισμού κάμψης, ο τέλειος συνδυασμός των δύο σερβοκινητήρων μπορεί να πραγματοποιήσει τη λειτουργία αλλαγής του βήματος του ζευκτού χωρίς διακοπή, βελτιώνοντας σημαντικά την απόδοση παραγωγής.

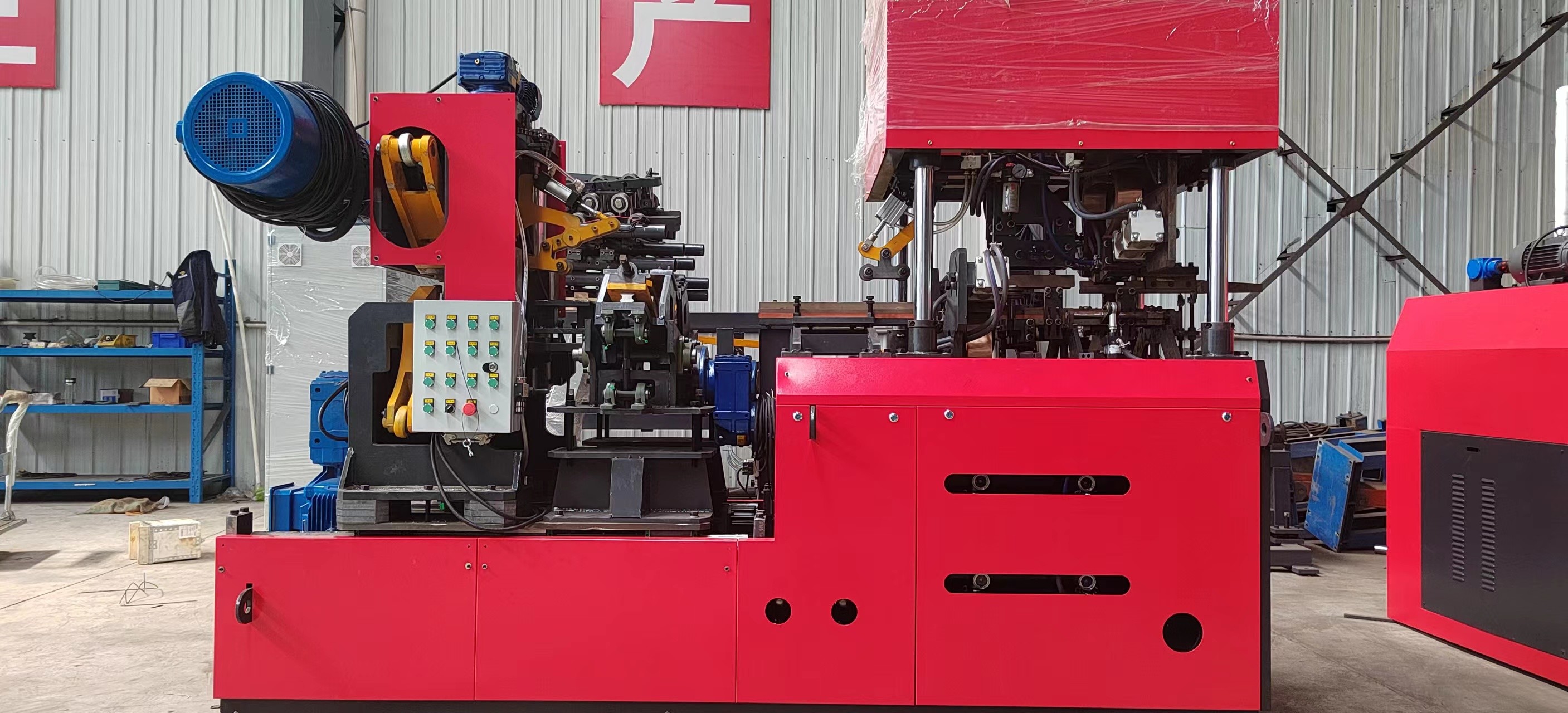

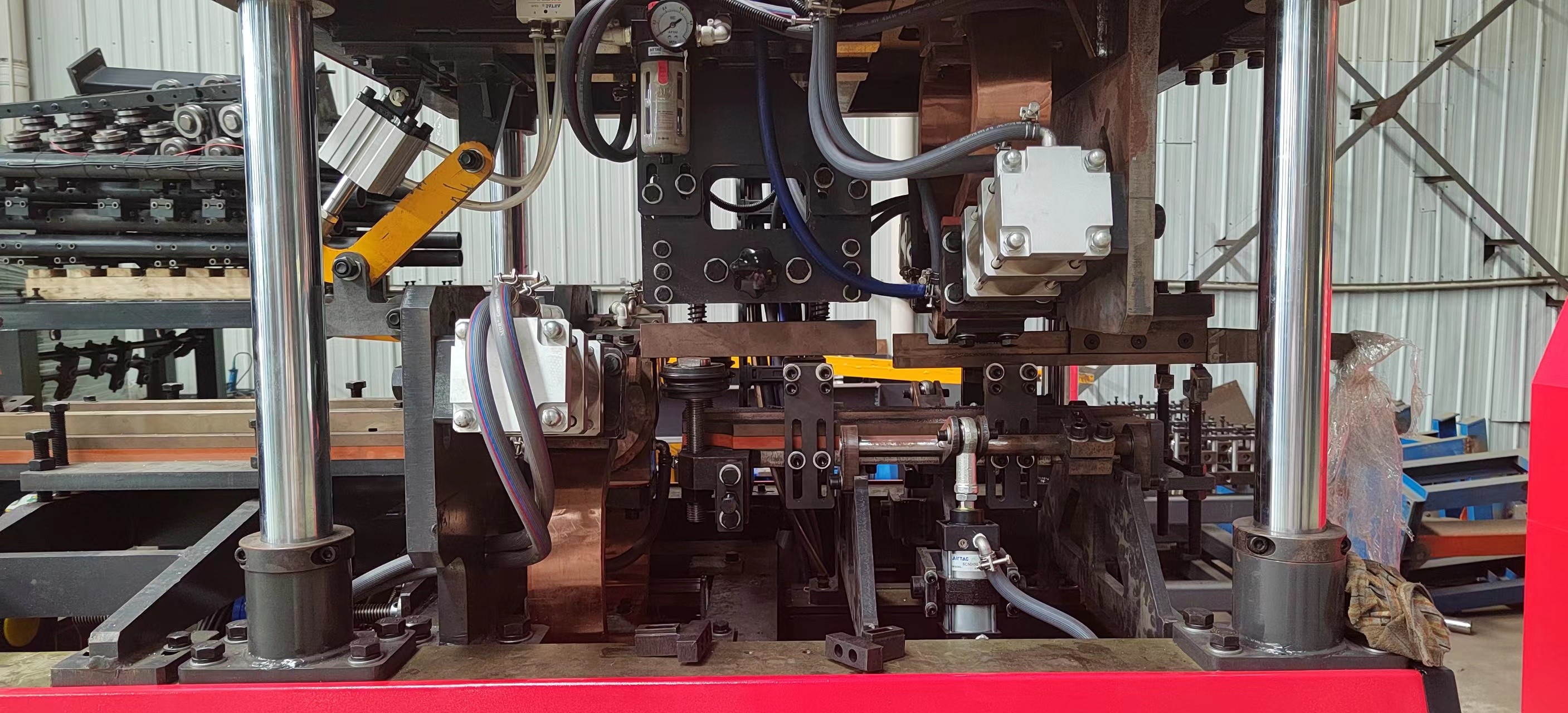

6. Εξάρτημα συγκόλλησης
Δύο σημειακοί συγκολλητές, ένας στο πάνω μέρος και ένας στο κάτω μέρος, με δύο μετασχηματιστές συνολικά.Τέσσερις κάτω κύλινδροι πρέσας με καλό συγχρονισμό.
Οι κύλινδροι συγκόλλησης έχουν μικρή διαδρομή, μεγάλη δύναμη, γρήγορη ταχύτητα συγκόλλησης και υψηλή ποιότητα.
Οι κύλινδροι συγκόλλησης χρησιμοποιούν μάρκες υψηλής ποιότητας και συσφίγγονται με αέρα.
Τα ηλεκτρόδια συγκόλλησης είναι κατασκευασμένα από χαλκό από κράμα χρωμίου-ζιρκόνιου.
Εξοπλισμένο με μηχανισμό τοποθέτησης για τη διασφάλιση του σχήματος και του μεγέθους της συγκόλλησης.
Η μέθοδος συγκόλλησης με αντίσταση δύο σημείων μειώνει την ισχύ εγκατάστασης κατά 60% σε σύγκριση με τις ομοτίμους και οι παράμετροι συγκόλλησης κάθε σημείου συγκόλλησης μπορούν να ρυθμιστούν ανεξάρτητα.
Η κεφαλή ηλεκτροδίου τεσσάρων κατευθύνσεων μπορεί να επαναχρησιμοποιηθεί τέσσερις φορές, μειώνοντας το κόστος κατά 3 φορές.

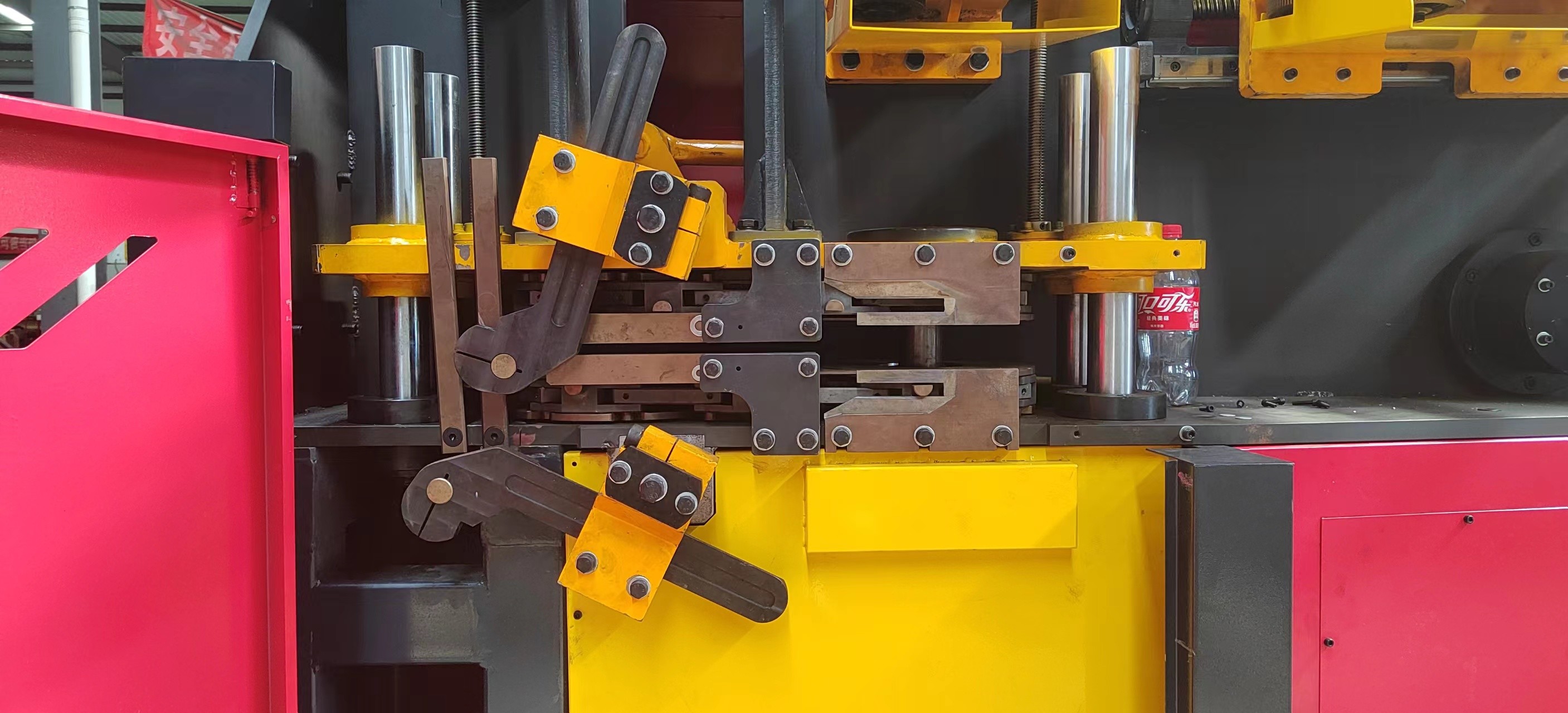

7. Μηχανισμός Κοπής
Ο τρόπος κοπής "τύπου ψαλιδιού" υιοθετείται για την αποτελεσματική επίλυση του προβλήματος της ανοιχτής συγκόλλησης που προκαλείται από τη διαδικασία κοπής και την αποφυγή παραμόρφωσης και παραμόρφωσης του δοκού κατά τη διάρκεια της κοπής.
Γρήγορη ταχύτητα κοπής, δεν χρειάζεται να σταματήσετε τη συγκόλληση.
Για κοπή υψηλής αντοχής στους κύριους και πλευρικούς αρμούς συγκόλλησης ενίσχυσης, χρησιμοποιείται ο πιο πρόσφατος ανεπτυγμένος χάλυβας υψηλής αντοχής και σκληρού καλουπιού από την Κίνα.
8. Μηχανισμός αυτόματης συλλογής και στοίβαξης
Ο αυτόματος μηχανισμός συλλογής επιτρέπει τη συνεχή παραγωγή χωρίς την ανάγκη διακοπής, βελτιώνοντας την απόδοση.
Μπορεί να συλλέξει ζευκτά διαφορετικών μεγεθών, μακριά και κοντά.
Η αυτόματη συλλογή, η στοίβαξη και η αποστολή των ζευκτών είναι όλα πλήρως αυτοματοποιημένα.
Η αυτοματοποιημένη συσκευή συλλογής και στοίβαξης μειώνει τον αριθμό των χειριστών κατά 2.
9. Σύστημα Ηλεκτρικού Ελέγχου
Υιοθετεί το σύστημα ελέγχου από την Hechuan με υψηλή σταθερότητα.
10. Λειτουργικό Σύστημα
Τα κουμπιά λειτουργίας και άλλα εξαρτήματα χρησιμοποιούν προϊόντα υψηλής ποιότητας.
Ο εξοπλισμός είναι εύκολος στη χρήση και προσαρμογή.
Λειτουργίες όπως η ταχύτητα, οι παράμετροι συγκόλλησης κ.λπ. είναι βολικές.
1.5 Διαμόρφωση εξοπλισμού και μάρκες εξαρτημάτων
| Ονομα | Μάρκα |
Εξήγηση Παρατηρήσεις |
| Λειτουργική οθόνη | Kunlun Tongtai | Είναι μια έξυπνη οθόνη αφής IoT με πυρήνα ARM CPU και κύρια συχνότητα 800MHz.Ο σχεδιασμός του προϊόντος υιοθετεί οθόνη TFT LCD 10 ιντσών, ανάλυση 1024 * 600, οθόνη αφής με αντίσταση τεσσάρων συρμάτων, καθώς και προεγκατεστημένη με λογισμικό διαμόρφωσης McsgPro. |
| PLC | Hechuan | Υψηλή απόδοση, συμπαγής δομή, ισχυρές λειτουργίες και υψηλή σταθερότητα. |
| Βοηθητικό μοτέρ | Hechuan | Υψηλή απόδοση, υψηλή αξιοπιστία και υψηλή ποιότητα. |
| Έλεγχος χαμηλής τάσης | ΧΝΤ | Κινέζικη γνωστή μάρκα, σταθερή ποιότητα, υψηλή αξιοπιστία. |
| Εναλλαγή τροφοδοτικού | Ταϊβάν Μινγκγουέι | Γνωστό εμπορικό σήμα της Ταϊβάν με πάνω από 30 χρόνια εμπειρίας έρευνας και κατασκευής. |
| Μετασχηματιστής συγκόλλησης | Τσενγκτάι | Χρησιμοποιώντας ιαπωνική τεχνολογία συγκόλλησης. |
| Εξαρτήματα αέρα | Yadeke |
Ταϊβάν γνωστή μάρκα, καλή ποιότητα, υψηλή αξιοπιστία, υψηλή χωρητικότητα φορτίου.
|
| Ηλεκτρομαγνητική βαλβίδα | Yadeke | |
| Κύλινδρος συγκόλλησης | Προσαρμοσμένος κύλινδρος Shuangbeili | Γρήγορη ταχύτητα, επαρκής ισχύς και υψηλή σταθερότητα. |
| Ελεγκτής συγκόλλησης | Shanghai Guolong | Σταθερή απόδοση προϊόντος και αξιόπιστη ποιότητα. |
| Περιστέλλων | Zhejiang Tianhong | Σταθερή και αξιόπιστη απόδοση. |
| Γραμμική σιδηροδρομική οδηγός | Ταϊβάν Shangyin | Υψηλή χωρητικότητα φορτίου, υψηλή ακρίβεια, υψηλή ταχύτητα και υψηλή ακρίβεια. |
| Ρουλεμάν | Nsk | Εισαγόμενη ποιότητα, σταθερή ποιότητα και υψηλή αξιοπιστία. |
| Ηλεκτρικό καλώδιο, καλώδιο | Guangdong Yingke | Εξαιρετικό υλικό, ισχυρή μόνωση, χαμηλή εκκεντρότητα. |
·
10
Μηχανή νερού ψύξηςμήκος * πλάτος * ύψος = 1310 * 630 * 1230 mm.
Οι τεχνικές προδιαγραφές της μονάδας ψύκτη τύπου κουτιού αερόψυκτου είναι οι εξής:
|
Μοντέλο
Είδη |
RX-05A |
Διαμόρφωση
|
|
| Παροχή ηλεκτρικού ρεύματος | 380V/3PH/50HZ | ||
| Ψυκτική ικανότητα | Kcal/h | 12900 | |
| kW | 15 | ||
| Συνολική ισχύς εισόδου | kW | 4.48 | |
| Ψυκτικό | Ονομα | R22 | Εισαγόμενο ψυκτικό υγρό υψηλής ποιότητας. |
| Μέθοδος ελέγχου | Τριχοειδή σωλήνα | ||
3.Αέρας Συμπιεστής
BK22-8ZG Τεχνικές Παράμετροι Αερόψυκτης Βιδομηχανής
| Ομάδα βιδών | Ελικοειδής ρότορας 5:6 |
| Λειτουργία συμπίεσης | Συνεχές, μονοστάδιο |
| Πίεση εξόδου πεπιεσμένου αέρα | P2=0,8MPa |
| Λειτουργία ψύξης | Αερόψυκτο |
| Θερμοκρασία εξόδου πεπιεσμένου αέρα | Περίπου 10℃~15℃ υψηλότερη από τη θερμοκρασία περιβάλλοντος |
| Ποσότητα λιπαντικού | Περίπου 8,6 λίτρα |
| Ταχύτητα κινητήρα | N=2930r/min |
| Ονομαστική ισχύς | 22 kW |
| Μετατόπιση | V=3,45 m³/λεπτό |
| Βάρος εργασίας | Περίπου 390 κιλά |
| Μέγιστη θερμοκρασία αέρα | 45℃ |
| Ελάχιστη θερμοκρασία αέρα | 0℃ |
| Κατανάλωση λαδιού | Περιεκτικότητα σε λάδι εκκένωσης μικρότερη από 3 PPM |
| Θόρυβος | 74dB(A) |
| Εξωτερικές διαστάσεις μήκος × πλάτος × Ύψος (mm) | 1200×800×1120 |
