Εταιρεία Shandong Time Machinery Technology Co., Ltd.
Για τα στοιχεία και την προσφορά εξοπλισμού της "Συσκευής παραγωγής συγκόλλησης επιφανειακών πλακών με ενισχυμένη σιδηροτροφική δομή (SGHJ-IV) "
Νομικός εκπρόσωπος: Cui Hao
Τηλέφωνο: 13395378282
Διεύθυνση: ζώνη οικονομικής ανάπτυξης, πόλη Jining, επαρχία Shandong
Ιστοσελίδα: www.sdsgzn.com
Ι. Επιχειρηματική προσφορά 2
ΙΙ. Εισαγωγή του έργου επιφάνειας ενισχυμένης ατσάλινης δομής 3
1Γενική εικόνα του έργου3
2. Εισαγωγή της παραγωγικής διαδικασίας4
3- Προϊόντα σιδηροτροχιάς από χάλυβα για πλακάκια δαπέδου (με διπλωμένες γωνίες γωνίας)5
ΙΙΙ. Δυναμικότητα εξοπλισμού και τεχνικές παραμέτρους 6
1Τεχνικές παραμέτρους της γραμμής παραγωγής σιδηροτροφικών δομών6
1.1 Σύνοψη του εξοπλισμού6
1.2 Σύνθεση του εξοπλισμού της γραμμής παραγωγής τροχιάς από σιδηροτροχιά6
1.3 Τεχνικές παραμέτρους εξοπλισμού:7
1.4 Χαρακτηριστικά του εξοπλισμού8
1.5 Διαμόρφωση εξοπλισμού και μάρκες εξαρτημάτων10
2Αυτοματοποιημένη μηχανή συγκόλλησης με ενισχυμένο σκελετό σιδηροτροχίου10
2.1 Σύνοψη του εξοπλισμού10
2.2 Σύνθεση του εξοπλισμού της γραμμής παραγωγής τροχιάς από σιδηροτροχιά11
2.3 Τεχνικές παραμέτρους εξοπλισμού:12
2.4 Χαρακτηριστικά του εξοπλισμού12
3Μηχανή ψύξης νερού13
3.1 Τεχνικές προδιαγραφές μονάδας ψύξης κουτιών ψύξης με ψύξη αέρα:13
4. Συμπιεστήρα αέρα14
4.1 Τεχνικές παραμέτρους αεροψυγμένης βιδωτής μηχανής14
5. Φανιέρ Πρές16
Επαγγελματίας κατασκευαστής ευφυών γραμμών παραγωγής συγκόλλησης δομών CNC
| Σημείωση για την παραγωγή ηλεκτρικών συσσωρευτών | ||||||
| Η μονάδα προσφοράς: Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
Σειριακή - Όχι, όχι, όχι. |
Ονομασία εξοπλισμού | Πρότυπο εξοπλισμού |
Μονάδες |
Ποσότητα |
Αξία κόστους (RMB) |
Ποσό (RMB) |
|
1 |
Γραμμή παραγωγής συγκόλλησης σιδηροτροχών από ενισχυμένο χάλυβα | SGHJ-IV (αυτόματη στοιβάζουσα) |
Μονάδα |
1 |
||
|
2 |
Μηχανή συγκόλλησης προτύπων | SGMB-600/576 |
Μονάδα |
1 |
||
|
3 |
Συμπιεστήρας αέρα με βίδες | Καϊζέν BK37kW |
Μονάδα |
1 |
||
|
4 |
Τυποποιητής πλάκας | Επικαιροποιημένα | Μονάδα |
1 |
||
|
5 |
Μηχανή ψύξης νερού | RX-10 | Μονάδα |
1 |
||
|
6 |
Μηχανή συγκόλλησης σιδηροτροχών | 25kva | Μονάδα |
1 |
||
| Συνολικά |
Συνολικό ποσό εξοπλισμού: ¥ Με γράμματα: |
|||||
| Σημείωση: Η τιμή αυτή περιλαμβάνει φόρο (13% ΦΠΑ), τέλη μεταφοράς, διορθώσεων και εγκατάστασης και τέλη κατάρτισης. | ||||||
| Η εταιρεία μας επικεντρώνεται στην έρευνα και ανάπτυξη, και την κατασκευή ενισχυμένων ατσάλινων γραμμών παραγωγής συγκόλλησης..Η εταιρεία δίνει σημασία στην τεχνολογική καινοτομία, ακολουθεί το μονοπάτι της ανεξάρτητης καινοτομίας, προσαρμόζει συνεχώς τη δομή του προϊόντος για να ανταποκρίνεται στη ζήτηση της αγοράς,και έχει δημιουργήσει μακροχρόνιες σχέσεις συνεργασίας με πολλές γνωστές επιχειρήσεις. | ||||||
Ονομασία εταιρείας: ShandongΧρόνοςΕταιρεία Τεχνολογίας Μηχανών, Ltd.
Αριθμός φορολογικής ταυτοποίησης: 91370811MA3EP7HT68
Εταιρικός λογαριασμός: 815010601421010400
Τράπεζα: Τράπεζα Jining Τμήμα Xicheng
Διεύθυνση: ανατολικά της οδού Jiafeng, βόρεια της οδού Ruixiang, ζώνη οικονομικής ανάπτυξης Jining, επαρχία Shandong (στις εγκαταστάσεις της εταιρείας Shandong Taifeng Engineering Group Co., Ltd.)
ΙΙ. Εισαγωγή του έργου επιφάνειας ενισχυμένης ατσάλινης δομής
1Γενική εικόνα του έργου
Η ενισχυμένη πλάκα δαπέδου είναι ένα συνδυασμένο πρότυπο που επεξεργάζεται τις ράβδους χάλυβα στο πάτωμα ως πλαίσια τροχιάς στο εργοστάσιο και τις συγκολλεί μαζί με γαλβανισμένα κυματοειδή φύλλα.Το τσιμέντο χύνεται επάνω του για να σχηματιστεί ένα ενισχυμένο τσιμέντο πάτωμαΗ ενισχυμένη πλάκα δαπέδου έχει πολλά πλεονεκτήματα, όπως χαμηλό συνολικό κόστος, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος, γρήγορη ταχύτητα κατασκευής και μειωμένα κόστη κατασκευής.Τα τελευταία χρόνια, έχει προωθηθεί και δημοσιοποιηθεί γρήγορα στη χώρα μας.
Λόγω της χρήσης αυτοματοποιημένου εξοπλισμού επεξεργασίας και διαδικασιών κατασκευής στην παραγωγή ενισχυμένων προτύπων τροχιάς, έχει επιτύχει τυποποιημένη και μεγάλης κλίμακας εργοστασιακή παραγωγή.Έχει πλεονεκτήματα όπως σταθερή ποιότητα συγκόλλησης, ομοιόμορφη κατανομή των ράβδων χάλυβα και ακριβείς διαστάσεις του προϊόντος.Η μηχανοποιημένη και βιομηχανοποιημένη εγκατάσταση μειώνει σημαντικά την ποσότητα των ράβδων χάλυβα που συνδέονται στον οικοδομικό χώρο και βελτιώνει τις συνθήκες εργασίας των εργαζομένων των κατασκευών, εξασφαλίζοντας αποτελεσματικά την ποιότητα κατασκευής.μείωση του κόστους των μέτρων κατά της διάβρωσης και της πρόληψης πυρκαγιάςΩς εκ τούτου, η υιοθέτηση ενισχυμένων πλακών δαπέδου έχει σημαντικό πλεονέκτημα σε συνολικό κόστος σε σύγκριση με άλλες πλακέτες χάλυβα με προφίλ.
2.Σιδηροτροφικές δομές για πλάκες δαπέδου (με κάμψη κάτω γωνίας)
ΙΙΙ.Δυναμικότητα εξοπλισμού και τεχνικές παραμέτρους
1.Τεχνικές παράμετροι της γραμμής παραγωγής τροχιάς από επένδυση
1.1 Σύνοψη του εξοπλισμού

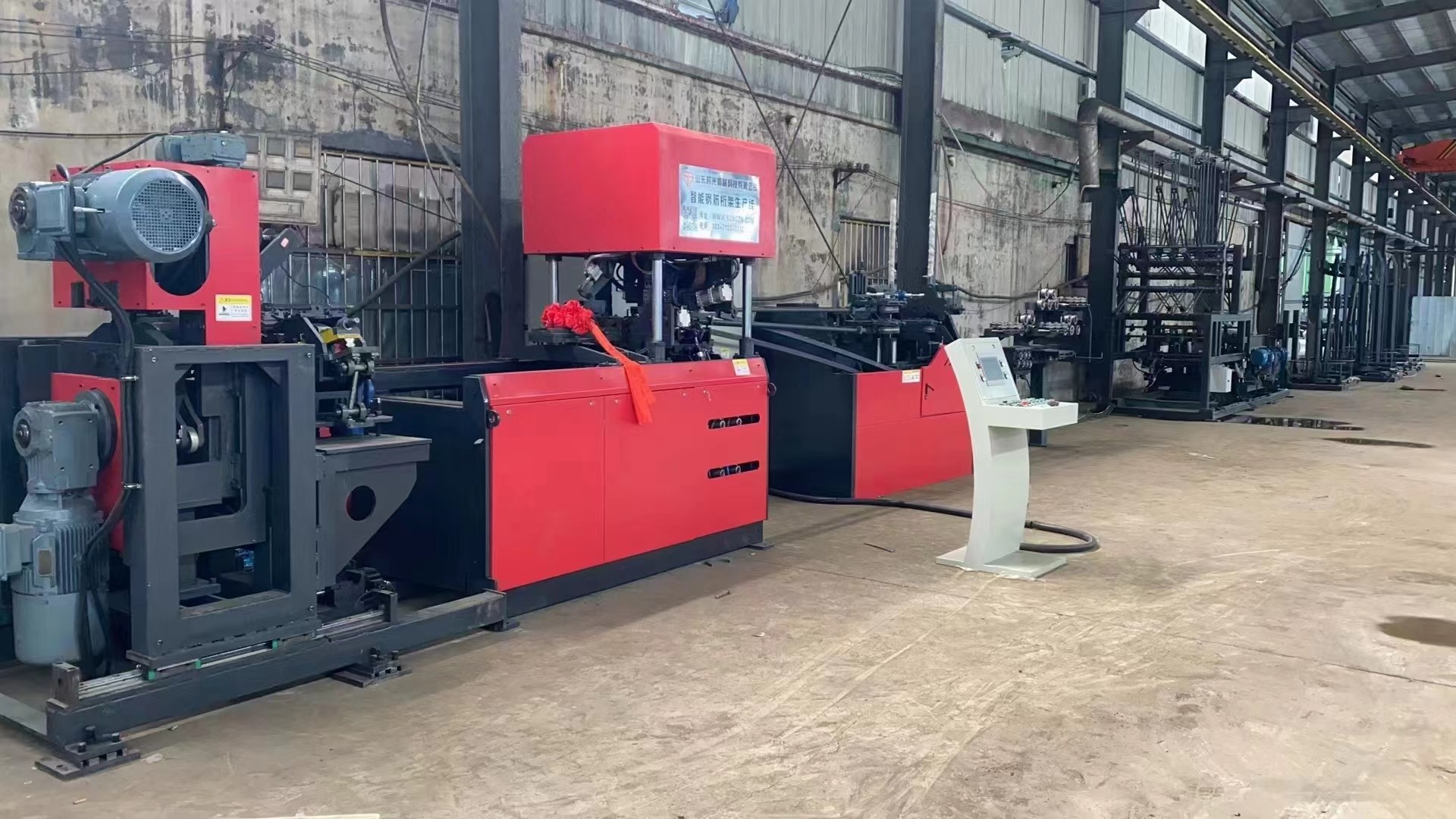

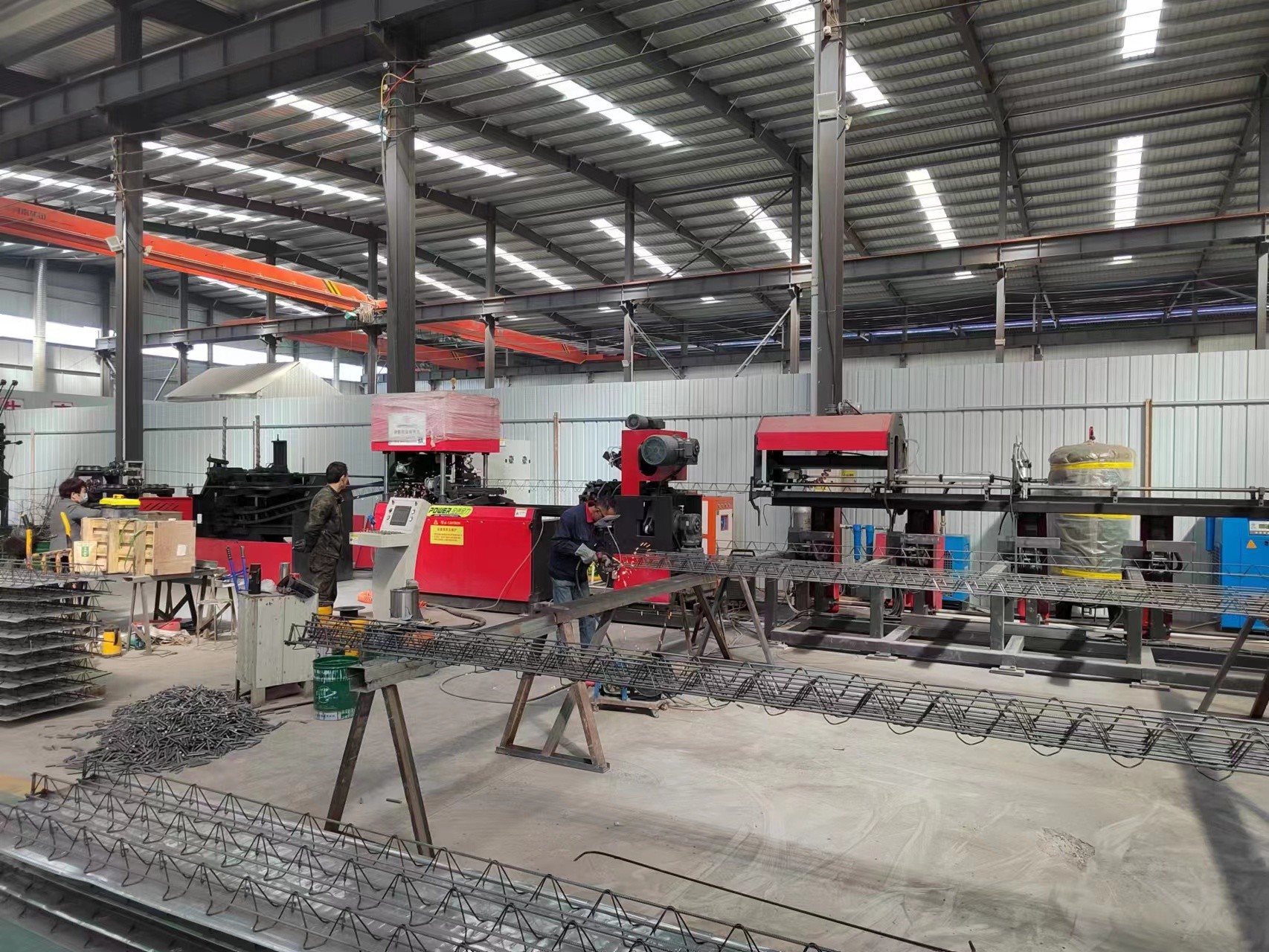

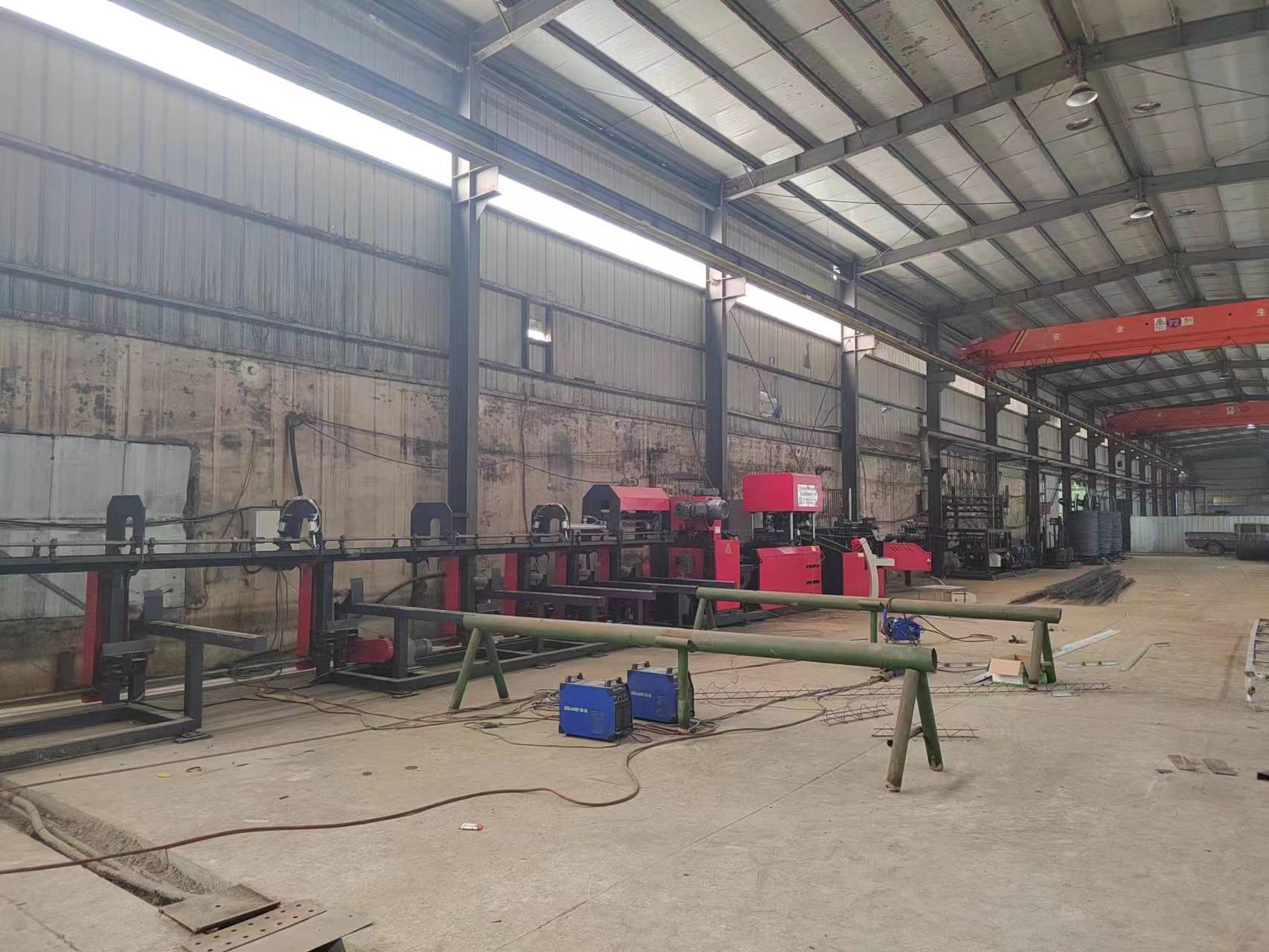

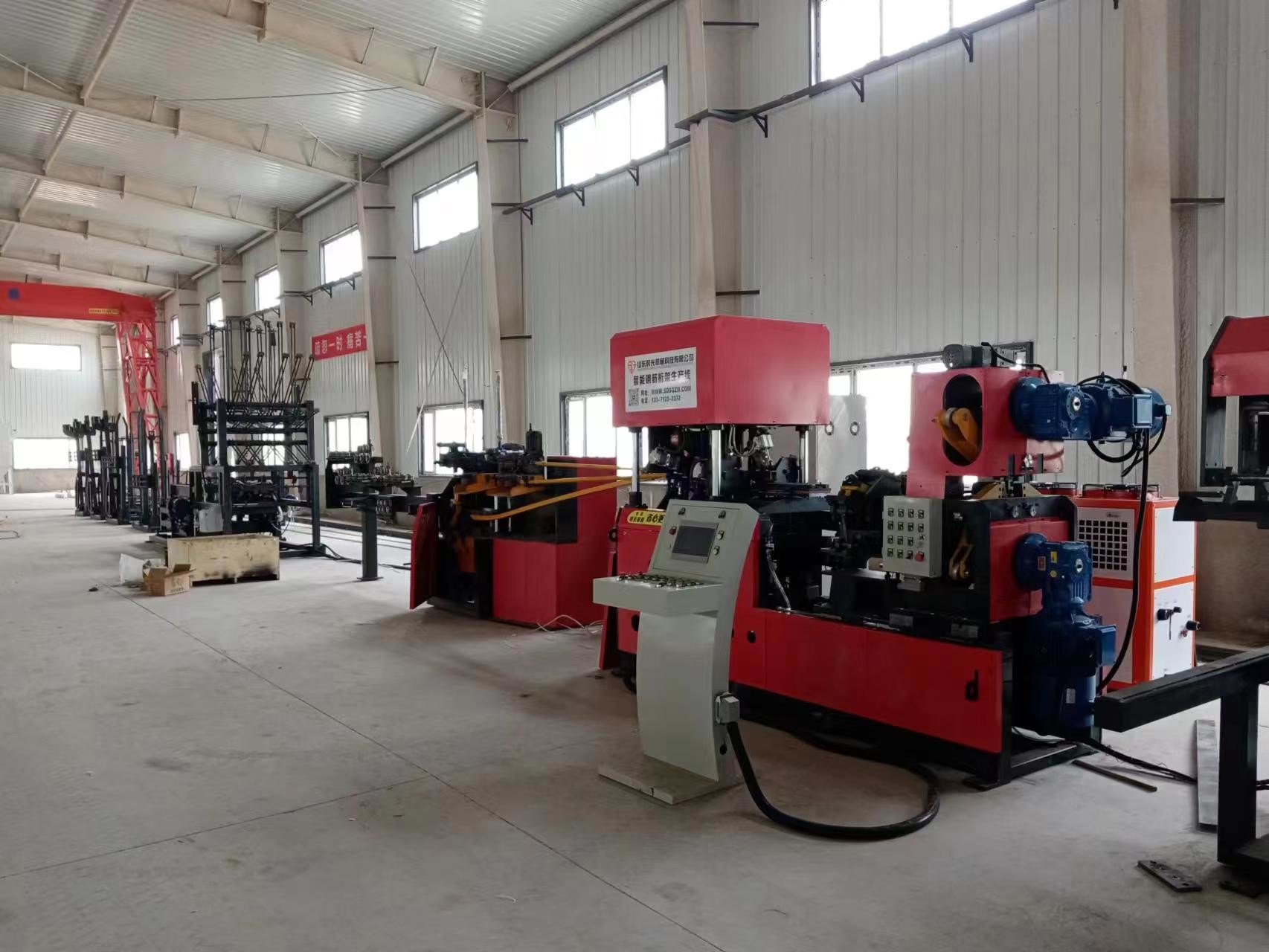

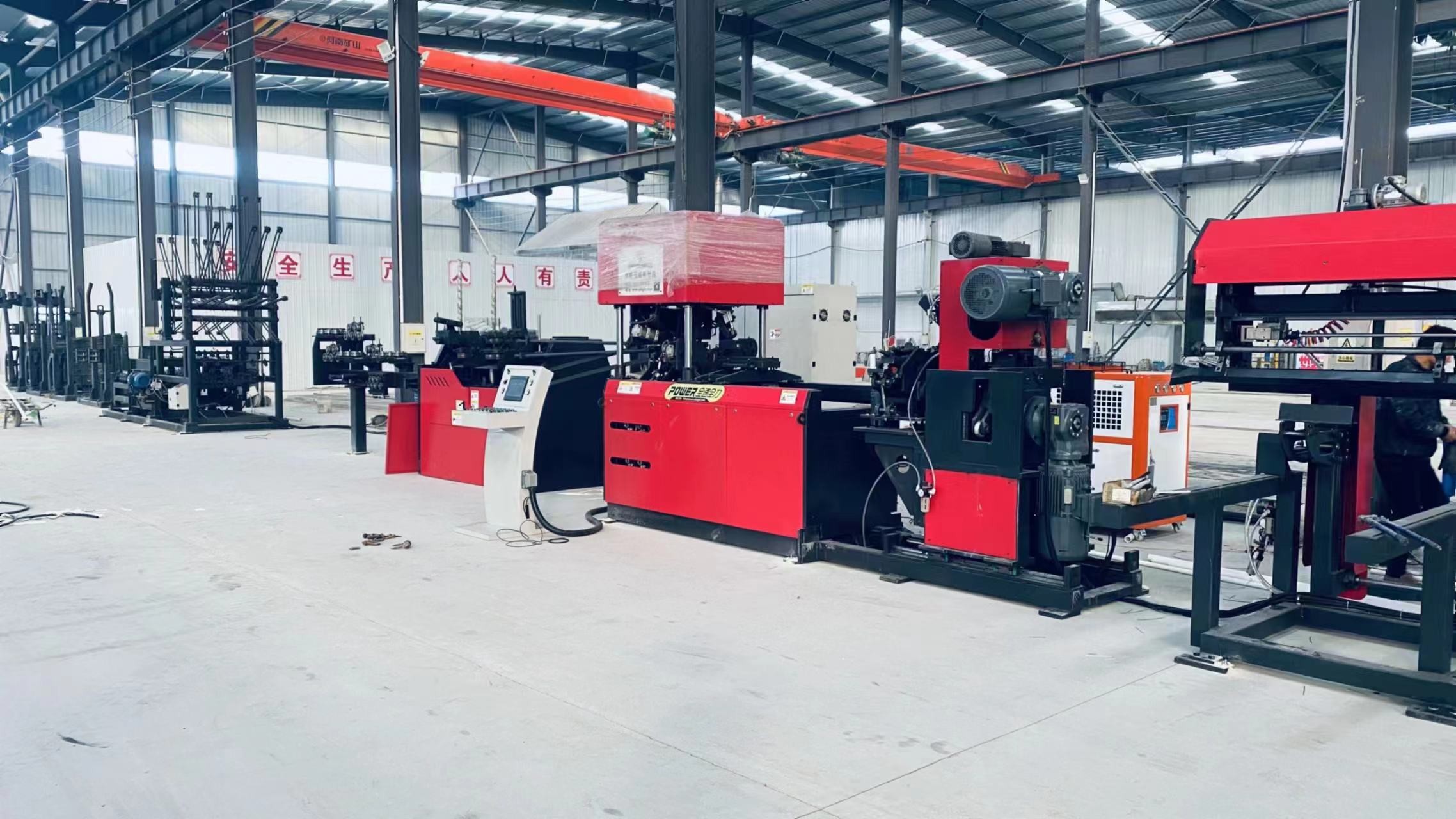

Η γραμμή παραγωγής αμαξοστοιχίας είναι μια πλήρως αυτοματοποιημένη γραμμή παραγωγής που ενσωματώνει τοποθέτηση, ευθυγράμμιση, πλευρική κάμψη χάλυβα, σχήμα συγκόλλησης, αυτόματη κοπή,και συλλογή τελικού προϊόντοςΗ εταιρεία μπορεί να παράγει σιδηροτροχιά για πλάκες δαπέδου, καθώς και προκατασκευασμένα δομικά σιδηροτροχιά PC,ευρέως χρησιμοποιείται στην κατασκευή κτιρίων (προσυσκευασμένες πλάκες δαπέδου) και στην κατασκευή σιδηροδρόμων υψηλής ταχύτητας (διπλό μπλοκ), μεταξύ άλλων τομέων.
1.2 Σύνθεση του εξοπλισμού της γραμμής παραγωγής τροχιάς από σιδηροτροχιά:
| - Όχι, όχι, όχι. | Συστατικά του εξοπλισμού | Ποσότητα | Τεχνικά χαρακτηριστικά |
| 1 | Ρακ για τοποθέτηση συρματόπλεγματος με σπείρα | Ένα σετ | Σημερινό ράφι για τοποθέτηση συρματόπλεγματος |
|
2 |
Μηχανισμός ευθυγράμμισης και τροφοδοσίας | Ένα σετ | Χρησιμοποιεί διπλή τροχιά ευθυγράμμισης με εξαιρετική επίδραση ευθυγράμμισης χωρίς να βλάπτει τις πλευρές των σιδηροτροχών· διπλή τροφοδοσία καλωδίου με τρεις κινητήρες επιβράδυνσης. |
| 3 | Μηχανισμός αποθήκευσης υλικού | Ένα σετ | Εξοπλισμένο με ένα νέο τύπο ανοιχτού ράφου αποθήκευσης που χρησιμοποιεί αποθήκευση με μαξιλαρίσματα, επιτρέποντας συνεχή παραγωγή και αποτρέποντας αποτελεσματικά την συσσώρευση σιδηροτροχών. |
|
4 |
Μηχανισμός ευθυγράμμισης τερματικού σταθμού | Ένα σετ | Η διόρθωση του τερματικού σημείου δεύτερου σταδίου πραγματοποιείται στα κύρια στοιχεία ενίσχυσης και διαγώνια πριν από τη συγκόλληση και το σχηματισμό με μέθοδο διόρθωσης πέντε κυλίνδρων.διασφάλιση της ευθείας των προϊόντων δομής. |
|
5 |
Μηχανισμός κάμψης διαγώνιου μέλους | Ένα σετ |
1) Η κάμψη της ράβδου εκκρεμές τροφοδοτείται από έναν κινητήρα servo, εξασφαλίζοντας καλό συγχρονισμό και υψηλή σταθερότητα. 2) Ο μηχανισμός τροφοδοσίας συρμάτων τροφοδοτείται από έναν άλλο κινητήρα servo, προσφέροντας καλύτερο συγχρονισμό και μεγαλύτερη ακρίβεια.Η τέλεια συνεργασία των δύο κινητήρων servo επιτρέπει την αλλαγή της γωνίας της θήκης χωρίς να σταματήσει το μηχάνημα, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.
|
|
6 |
Κεντρική μονάδα συγκόλλησης | Ένα σετ | Χρησιμοποιούνται δύο συγκόλλησεις, που χρησιμοποιούν συνολικά 2 μετασχηματιστές, γεγονός που μειώνει τη συνολική κατανάλωση ενέργειας των μετασχηματιστών συγκόλλησης κατά περισσότερο από 60 τοις εκατό. |
|
7 |
Μηχανισμός κάμψης | Ένα σετ | Χρησιμοποιώντας σερο-μηχανική κάμψη, ταχύτερη ταχύτητα, λιγότερο θόρυβο, μεγαλύτερη σταθερότητα. |
|
8 |
Μηχανισμός κοπής | Ένα σετ | Χρησιμοποιεί μια λειτουργία κοπής τύπου ψαλίδι για την αποτελεσματική επίλυση του προβλήματος των ανοικτών συγκόλλησεων που προκαλούνται από τη διαδικασία κοπής..Η ρύθμιση της θέσης κοπής ελέγχεται από ελεγκτή κινητήρα, επιτρέποντας τη κοπή των δομικών δομών οποιουδήποτε μήκους χωρίς να σταματά το μηχάνημα. |
| 9 | Μηχανισμός συγκεντρωτικής συλλογής | Ένα σετ | Αυτόματη στοίβαση |
| 10 | Ηλεκτρικό σύστημα ελέγχου | Ένα σετ | |
|
11 |
Λειτουργικό σύστημα |
Ένα σετ |
Τα κουμπιά χειρισμού και τα άλλα εξαρτήματα είναι υψηλής ποιότητας Εύκολη λειτουργία και ρύθμιση του εξοπλισμού Εύκολη λειτουργία της ταχύτητας, των παραμέτρων συγκόλλησης κλπ. Σύστημα κράτησης δομοστοιχείων
|
| 12 | Εγχειρίδιο οδηγιών, ανταλλακτικά και εργαλεία | Ένα σετ |
Τυπική διαμόρφωση
|
1.3 Τεχνικές παραμέτρους εξοπλισμού:
| Κεραυνό | Μονάδες | Ποσότητα | Σημείωση |
| Δυνατότητα φόρτωσης του ράφους τοποθέτησης συρματόπλεγματος | χιλιόγραμμο |
2000 |
Το ύψος της άνω χορδής δεν πρέπει να υπερβαίνει τα 2 μέτρα και το ύψος της πλευρικής χορδής δεν πρέπει να υπερβαίνει τα 1,3 μέτρα. |
| Αριθμός ράφων για την τοποθέτηση συρμάτων | Μονάδες |
5 |
|
| Δύναμη κινητήρα σχηματισμού πλευρικού χάλυβα |
kW |
7.5 |
Σερβοκινητήρας |
| Δύναμη μετασχηματιστή συγκόλλησης |
kW |
11 | Σερβοκινητήρας |
| Δυνατότητα φόρτωσης του ράφους τοποθέτησης συρματόπλεγματος |
kW |
160x2 |
Διαλείπουσα λειτουργία |
| Δύναμη κινητήρα κοπής | kW | 11+11 | Διαλείπουσα λειτουργία |
| Μέθοδος κάμψης κάτω γωνίας | Μηχανικές |
Σερβοκινητήρας
|
|
| Συλλογή και ανύψωση ισχύος κινητήρα ράφου | kW |
2.2 |
Διαλείπουσα λειτουργία |
| Στροφή κάμψης πλευρικών χορδών |
χμ |
200 |
190-210 αυτόματα ρυθμιζόμενο ύψος |
| Υψόμετρο της συγχορδίας |
χμ |
70-270 |
Υψόμετρο 250 και άνω χωρίς κατώτατη ακμή γωνίας |
| Διάμετρος χορδών |
χμ |
70-90 |
Μεγάλο πλάτος |
| Διάμετρος άνω και κατώτερης ράβδου χορδών | χμ |
6-12 |
|
| Διάμετρος πλευρικών χορδών |
χμ |
4-7 |
|
| Διάρκεια της χορδής |
m |
0.2~14 |
Αυτόματη ρύθμιση της θέσης
|
| Καθαρότητα της χορδής |
χμ |
±5 | |
| Λάθος ύψους της χορδής |
χμ |
±2 | |
| Λάθος μήκους της χορδής | mm/m | ±5 |
Μέγιστο σφάλμα που δεν υπερβαίνει τα ±15 mm
|
| Υψόμετρο των εκτεθειμένων άνω και κατώτερων ράβδων χορδών |
χμ |
≤ 5 | |
| Ταχύτητα της παραγωγής |
m |
12-15 |
Η πραγματική σταθερή ταχύτητα παραγωγής καθορίζεται από τις προδιαγραφές της χορδής. |
| Πίεση αέρα | MPa | ≥0.7 | Το χρησιμοποιούμενο αέριο πρέπει να είναι καθαρό, φιλτραρισμένο και αποξηραμένο. |
| Κατανάλωση αέρα | m3/min | Τρία τέταρτα.5 | |
| Διάστημα της γραμμής παραγωγής (μήκος * πλάτος * ύψος) | χμ | Το μήκος της γραμμής παραγωγής μπορεί να ρυθμιστεί κατάλληλα σε 45000*3000*3500. | |
| Συνολική παραγωγή |
Τ |
≤ 18 (εκτός από εξαρτήματα και εξωτερικά κουτιά ελέγχου) | |
| Σημείωση: Η τυποποιημένη διαμόρφωση περιλαμβάνει μηχανισμό κάμψης κάτω γωνίας. | |||
1.4.1 Χαρακτηριστικά εξοπλισμού
1Φρέμα για τοποθέτηση από καουτσούκ
Υπάρχουν πέντε σετ σταθμών πληρωμής μπαρ, χρησιμοποιώντας μέθοδο περιστροφής πληρωμής, με μέγιστο φορτίο 2 τόνων.
Κάθε στάδιο πληρωμής είναι εξοπλισμένο με ανεξάρτητη διάταξη πέδησης με αέρα.
Κάθε σταθμός πληρωμής διαθέτει ανεξάρτητο μηχανισμό προ-ευθείας για την αφαίρεση της κλίμακας οξειδίου στην επιφάνεια των ράβδων χάλυβα.
2Μηχανισμός ευθυγράμμισης και τροφοδοσίας
Χρησιμοποιεί διόρθωση πολλών τροχών με καλή επίδραση διόρθωσης, χωρίς να βλάπτουν τα πλευρά των ατσάλινων ράβδων.
Κάθε μηχανισμός τροφοδοσίας μπορεί να ελεγχθεί ανεξάρτητα.
3Μηχανισμός αποθήκευσης από χάλυβα
Υιοθετεί ένα νέο είδος ανοικτού ράφου αποθήκευσης για αποθήκευση και αποθήκευση, το οποίο είναι βολικό για συνεχή παραγωγή και αποτρέπει αποτελεσματικά τις ράβδους χάλυβα από το να μπλέκονται.
4Μηχανισμός ευθυγράμμισης τερματικών σταθμών
Η δευτερεύουσα ευθυγράμμιση τερματικού σημείου πραγματοποιείται στην κύρια ράβδο και τις ράβδους ιστού πριν από τη συγκόλληση και το σχηματισμό.
Αυτός ο μηχανισμός διαδραματίζει βασικό ρόλο στη ρύθμιση της ευθείας των προϊόντων τροχιάς.
5Μηχανισμός πίεσης και τροφοδοσίας της γραμμής Web Bar
Η κάμψη του βραχίονα κλίσης χρησιμοποιείται για την κάμψη των ράβδων χάλυβα, που τροφοδοτείται από κινητήρα servo, με καλό συγχρονισμό και υψηλή σταθερότητα.
Η κάμψη των ράβδων από χάλυβα είναι συνεχής (ο μηχανισμός κάμψης λειτουργεί σε κυκλική κίνηση και ανεβαίνει και κατεβαίνει χωρίς καθυστέρηση), με γρήγορη ταχύτητα σχηματισμού.
Τα καλούπια σχηματισμού ράβδων από χάλυβα έχουν κυλινδρικές επιφάνειες για να αποφεύγεται η γρατσουνιά της επιφάνειας των ράβδων από χάλυβα.
Ο μηχανισμός τροφοδοσίας τροφοδοτείται από έναν κινητήρα, με καλύτερο συγχρονισμό και ακρίβεια.Ο τέλειος συνδυασμός των δύο κινητήρων servo μπορεί να συνειδητοποιήσει τη λειτουργία της αλλαγής του πεδίου τροχιά χωρίς να σταματήσει, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.
6Μέρος συγκόλλησης
Δύο συγκολλητές, ένας στην κορυφή και ένας στο κάτω μέρος, με δύο μετασχηματιστές συνολικά.
Οι κυλίνδροι συγκόλλησης έχουν μικρό χτύπημα, μεγάλη δύναμη, γρήγορη ταχύτητα συγκόλλησης και υψηλή ποιότητα.
Τα ηλεκτρόδια συγκόλλησης είναι κατασκευασμένα από χαλκό κράματος χρωμίου-ζίρκονίου.
Εξοπλίζεται με μηχανισμό τοποθέτησης για να εξασφαλίζει το σχήμα και το μέγεθος της συγκόλλησης.
Η μέθοδος συγκόλλησης σε δύο σημεία αντίστασης μειώνει την ισχύ εγκατάστασης κατά 60% σε σύγκριση με τα άλλα σημεία και οι παράμετροι συγκόλλησης κάθε σημείου συγκόλλησης μπορούν να ρυθμιστούν ανεξάρτητα.
Η τετραδιάστατη κεφαλή ηλεκτροδίου μπορεί να επαναχρησιμοποιηθεί τέσσερις φορές, μειώνοντας το κόστος κατά 3 φορές.
7Μηχανισμός κοπής
Η μέθοδος κοπής "τυπου ψαλίδι" υιοθετείται για την αποτελεσματική επίλυση του προβλήματος της ανοιχτής συγκόλλησης που προκαλείται από τη διαδικασία κοπής και την αποφυγή παραμόρφωσης και στρέβλωσης της θήκης κατά τη διάρκεια της κοπής.
Γρήγορη ταχύτητα κοπής, δεν χρειάζεται να σταματήσει η συγκόλληση.
Για την κοπή υψηλής αντοχής στις κύριες και πλευρικές αρθρώσεις συγκόλλησης ενισχυμένης συγκόλλησης, χρησιμοποιείται το πιο πρόσφατα αναπτυγμένο χάλυβα υψηλής αντοχής και ανθεκτικού καλούπιου από την Κίνα.
8Αυτοματοποιημένος μηχανισμός συλλογής και στοίβωσης
Ο μηχανισμός αυτόματης συλλογής επιτρέπει τη συνεχή παραγωγή χωρίς την ανάγκη διακοπής, βελτιώνοντας την αποδοτικότητα.
Μπορεί να συλλέγει δοκάρια διαφόρων μεγεθών, μακριά και σύντομα.
Η αυτόματη συλλογή, η στοίβαση και η αποστολή των τροχών είναι πλήρως αυτοματοποιημένες.
Η αυτοματοποιημένη συσκευή συλλογής και στοίβασης μειώνει τον αριθμό των χειριστών κατά 2.
9Ηλεκτρικό σύστημα ελέγχου
Υιοθετεί το σύστημα ελέγχου από την Hechuan με υψηλή σταθερότητα.
10Λειτουργικό Σύστημα
Τα κουμπιά λειτουργίας και άλλα εξαρτήματα χρησιμοποιούν προϊόντα υψηλής ποιότητας.
Ο εξοπλισμός είναι εύκολος στη λειτουργία και στη ρύθμιση.
Οι λειτουργίες όπως ταχύτητα, παράμετροι συγκόλλησης κλπ. είναι βολικές.
1.5Διαμόρφωση εξοπλισμού και μάρκες εξαρτημάτων
| Ονομασία | Ετικέτα |
Ερμηνεία Παρατηρήσεις |
| Εικόνα λειτουργίας | Κουνλούν Τονγκτάι | Πρόκειται για μια έξυπνη οθόνη αφής IoT με ARM CPU ως πυρήνα και 800MHz κύρια συχνότητα.και επίσης προεγκατεστημένο με το λογισμικό διαμόρφωσης McsgPro. |
| ΠΛΚ | Χετσουάν | Υψηλές επιδόσεις, συμπαγή δομή, ισχυρές λειτουργίες και υψηλή σταθερότητα. |
| Σερβοκινητήρας | Χετσουάν | Υψηλή απόδοση, υψηλή αξιοπιστία και υψηλή ποιότητα. |
| Ελέγχος χαμηλής τάσης | ΧΝΤ | Κινέζικη γνωστή μάρκα, σταθερή ποιότητα, υψηλή αξιοπιστία. |
| Αντικατάσταση τροφοδοσίας | Ταϊβάν Mingwei | Ταϊβάν γνωστή μάρκα με πάνω από 30 χρόνια εμπειρίας έρευνας και παραγωγής. |
| Μετασχηματιστής συγκόλλησης | Τσενγκτάι | Χρησιμοποιώντας ιαπωνική τεχνολογία συγκόλλησης. |
| Συστατικά του αέρα | Γιαντέκη | Ταϊβάν γνωστή μάρκα, καλή ποιότητα, υψηλή αξιοπιστία, υψηλή χωρητικότητα φορτίου. |
| Σολενοειδή βαλβίδα | Γιαντέκη | Ταϊβάν γνωστή μάρκα, καλή ποιότητα, υψηλή αξιοπιστία, υψηλή χωρητικότητα φορτίου. |
| Κύλινδρο συγκόλλησης | Κύλινδρο Shuangbeili Custom | Γρήγορη ταχύτητα, επαρκής ισχύς και υψηλή σταθερότητα. |
| Ελεγκτής συγκόλλησης | Σαγκάη Γκουλόνγκ | Σταθερή απόδοση και αξιόπιστη ποιότητα. |
| Μειωτής | Ζετζιάνγκ Τιάν Χονγκ | Σταθερή και αξιόπιστη απόδοση. |
| Γραμμικό σιδηρόδρομο καθοδήγησης | Ταϊβάν Shangyin | Υψηλή χωρητικότητα φορτίου, υψηλή ακρίβεια, υψηλή ταχύτητα και υψηλή ακρίβεια. |
| Κουρέματα | Επικεφαλής | Εισαγόμενη ποιότητα, σταθερή ποιότητα και υψηλή αξιοπιστία. |
| Ηλεκτρικό σύρμα, καλώδιο | Γκουανγκντόνγκ Γιίνγκκε | Εξαιρετικό υλικό, ισχυρή μόνωση, χαμηλή εκκεντρικότητα. |
2Μηχανή αυτοματοποιημένης συγκόλλησης
2.1 Σύνοψη του εξοπλισμού
Η γραμμή παραγωγής συγκόλλησης σκελετών ελαστικών αποτελείται από μεταφορικό μεταφορέα κυλίνδρων, αυτόματη ευθυγράμμιση, αυτόματη καθοδήγηση, αυτόματη συγκόλληση, σύστημα ελέγχου κλπ.Χρησιμοποιείται κυρίως για την συγκόλληση ατσάλινων δομών με γαλβανισμένη πλάκα(Μπορεί να συγκολλήσει πλάκα κάτω τύπου "V" και πλάκα κάτω τύπου "M")
2.2 Σύνθεση εξοπλισμού μηχανής συγκόλλησης σκελετών σιδηροτροφικών δομών
| - Όχι, όχι, όχι. | Μέρη μηχανών | Ποσότητα | Τεχνικά χαρακτηριστικά |
| 1 | Μηχανοκίνητο πλαίσιο φόρτωσης | Ένα σετ | 3 * 3 μέτρα |
| 2 | Μηχανοκίνητος εκφόρτωσης | Ένα σετ | 3 τεμάχια*3 μέτρα |
|
3 |
Μηχανή συγκόλλησης | Ένα σετ | Με την υιοθέτηση κινητήρα servo, το κεφάλι ηλεκτροδίου ψύχεται με νερό με πώμα ευθυγράμμισης και συσκευή καθοδήγησης. |
| 4 | Ηλεκτρικό σύστημα ελέγχου | Ένα σετ | Υιοθέτηση συστήματος ελέγχου όπως η Zhongda U-Control Intelligent Module |
| 5 | Λειτουργικό σύστημα | Ένα σετ | Υιοθέτηση συστήματος SGMB |
| 6 | Εγχειρίδιο χρήσης, τυχαία ανταλλακτικά και εργαλεία | Ένα σετ | Τυπική διαμόρφωση |
|
7 |
Άλλες διαμορφώσεις | Ένα σετ | Εξοπλισμένο με καθοδήγηση της συμπίεσης του αέρα και το πώμα ευθυγράμμισης, μηχανοκίνητο πλαίσιο λήψης και τροφοδοσίας. |
| Διορισμένη τάση |
380V 50HZ |
| Δύναμη μετασχηματιστή συγκόλλησης | 3*100KVA |
| Άλλες δυνάμεις | 3kW |
| Στροφή βήματος | 190mm-210mm ((Μπορεί να ρυθμιστεί) |
| Αριθμός ηλεκτροδίων συγκόλλησης | 6 μονάδες |
| Υψόμετρο του τραπεζιού εργασίας | 800 χιλιοστά |
| Διάστημα της επεξεργασόμενης ξυλείας δαπέδου | 0.4m-12m |
| πλάτος συγκόλλητης πλάκας | 576/600 χιλιοστά |
| Δάχος συγκόλλητης πλάκας |
00,4 mm-1,0 mm |
| Άλλες διαμορφώσεις | Είναι εξοπλισμένο με καθοδηγούμενη πνευματική πίεση και σταθμούς ευθυγράμμισης, και με μηχανοκίνητο πλαίσιο λήψης και τροφοδοσίας. |
| Βάρος ολόκληρης της μηχανής | 3Τ |
2.4 Χαρακτηριστικά του εξοπλισμού
◆ Μπορεί να παράγει 576 και 600 είδη πλακών δαπέδου με θωράκιση.
◆ Υιοθέτηση ξένων τεχνολογιών συγκόλλησης, αποφεύγοντας το φαινόμενο της διαρροής συγκόλλησης και της κατάρρευσης της γαλβανισμένης πλάκας, το οποίο είναι εύκολο να συμβεί σε παρόμοιους εξοπλισμούς στην Κίνα.
◆ Χρησιμοποιώντας το σέρβο κινητήρα, περπατώντας με μεγαλύτερη ακρίβεια και ταχύτητα.
◆ Μικρή και λογική δομή, όμορφη εμφάνιση.
◆Η συνολική ισχύς συγκόλλησης είναι 300KVA.
RUI XIANG
Συσκευή σύνδεσης 10 HP με ψύξη με αέρα Μονάδα ψύξης με νερό
Διάστημα*Δύση*Υψόμετρο=1610*735*1390mm
Οι τεχνικές προδιαγραφές των μονάδων ψύξης νερού τύπου κουτιού με ψύξη αέρα παρατίθενται στον παρακάτω πίνακα:
Βαλβίδα παράκαμψης
Συνδέστε σε 1.5 ίντσες σωλήνα
Δυνατότητα δεξαμενής 140L
Απόδοση αντλίας 9m3/h
|
Άρθρο
|
Προϊόντα σειράς με ψύξη με αέρα | |
| RX-10 | ||
| Ηλεκτρική τροφοδοσία | 10P-50Hz-380V | |
| Ρύση νερού ψύξης m3/h | 6.0 | |
| Συνολική κατανάλωση ισχύος kW | 10.5 | |
|
Δυνατότητα ψύξης
|
kW | 36 |
| kCal/hr | 30960 | |
| Τύπος | Τύπος κυλίνδρου πλήρως κλειστό | |
| Μέθοδος εκκίνησης | Άμεση εκκίνηση | |
| Μονάδα συμπύκνωσης | Τύπος | Υψηλής απόδοσης μοβ χαλκού με μανδύα αλουμινίου με πτερύγια + ανεμιστήρας χαμηλού θορύβου |
| Όγκος αέρα ψύξης m3/h | 12000 | |
| Αριθμός μονάδων | 1 | |
| Υγρά ψύξης | Τύπος | Ρ22 |
| Ενσωματωμένη αντλία νερού kW | 1.5 | |
|
Εξάτμισμα
|
Αριθμός μονάδων | Υψηλής απόδοσης τύπος περιστροφής δεξαμενής νερού |
| Τύπος | 1 | |
| Διάμετρος σωλήνα | DN40 | |
| Προστατευτικές διατάξεις ασφαλείας | Προστασία υψηλής και χαμηλής τάσης, προστασία κατά του πάγου (διπλή), βαλβίδα ασφαλείας, προστασία από υπερφόρτωση, υπό φάση, αντίστροφη φάση, υπό τάση, υπερτάση, προστασία της ροής νερού κλπ. | |
| Προστατευτική διάταξη ασφαλείας | Διάρκεια | 1610 |
| Διάμετρο | 735 | |
| Υψόμετρο | 1390 | |
| Συνολική διάσταση | χιλιόγραμμο | 326 |
4. Συμπιεστήρα αέρα
ΚΑΙΖΕΝ Σειρά BK 37kW Στρογγυλοσυμπιεστή Υποστηρικτικές παραμέτρους
Η σειρά BK νέου συμπιεστή βίδα ανθρωποποιημένη ανθρωπομηχανική διεπαφή οθόνης και συστήματος ελέγχου.
Απλή και βολική λειτουργία
Η κατάσταση λειτουργίας μπορεί να δει σε μια ματιά.
Ο συμπιεστής βίδες της σειράς BK μπορεί να λειτουργήσει για εσάς 24 ώρες χωρίς επιτήρηση.
Η συντήρηση ή η επισκευή ζητείται στα κινέζικα όταν εμφανίζονται ανωμαλίες.
. Με εφεδρική διεπαφή εξόδου, μπορεί να συνειδητοποιήσει τον έλεγχο αλυσίδας και τον τηλεχειριζόμενο έλεγχο διάγνωσης πολλαπλών μονάδων.
Νέος συμπυκνωτής βίδα σειράς BK με ενσωματωμένο σύστημα διαχωρισμού ελαίου
Η υιοθέτηση του ενσωματωμένου σχεδιασμού διαχωρισμού ελαίου εξασφαλίζει το αποτέλεσμα διαχωρισμού ελαίου-αέρα και μειώνει την κατανάλωση ελαίου, ενώ η ποιότητα του προϊόντος είναι πλήρως εγγυημένη από την αρχή του σχεδιασμού.
Η σειρά BK νέου τύπου ατμοσφαιρικού συμπιεστή με βίδα υψηλής απόδοσης βαλβίδα ελέγχου εισόδου αέρα.
Τρόπος ελέγχου ON/OFF
Σχεδιασμός αντιελαιοκηλίδωσης με βαλβίδα ελέγχου
Οι συμπυκνωτές βίδες της σειράς BK διαθέτουν μια νέα γενιά κινητήρων χαμηλής κατανάλωσης και υψηλής απόδοσης.
Υψηλή ροπή εκκίνησης
Τάξη μόνωσης F, τάξη προστασίας IP54
Λάγη SKF, χαμηλός θόρυβος, μακρά διάρκεια ζωής
Με συσκευή ανεφοδιασμού, μπορεί να ανεφοδιασθεί χωρίς να σταματήσει το μηχάνημα.
| Πίεση εκκένωσης Mpa |
0.8 |
| Όγκος εκκένωσης m3/min | 5.5 |
| Δύναμη κινητήρα kW | 37 |
| Διασύνδεση εξαγωγής | G11/2 |
| Θόρυβος db(A) | 67 |
| Βάρος σε κιλά | 730 |
| Συνολική διάσταση mm | 1240*1030*1435 |
5.Πρέσο ελαστικού(Τύπος"V" )
Η ροή της διαδικασίας: Αποσύνδεση → Κατευθυνόμενη τροφοδοσία → Σχηματισμός κυλίνδρων → Κόψιμο κατά τη σχηματισμό → Σχηματισμός κυλίνδρων → Πώληση τελικών προϊόντων
| Κύρια ισχύς κινητήρα | 4kW ((Προστροφικός κυκλοειδής μειωτικός κινητήρας) |
| ΠΛΚ και μετατροπέας συχνοτήτων | Δέλτα (σύστημα ελέγχου μικρουπολογιστή PLC: αυτόματος έλεγχος του αριθμού και του μήκους των πλακών) |
| Εικόνα αφής | WEINVIEW.CO., LTD (Ταϊβάν) |
| Υδραυλικός μηχανισμός κοπής | Κούτ-αφ στο χύτευμα |
| πλάτος τροφοδοσίας | 625/600 |
| Άλλες συσκευές | 0.4·0.7mm (Γαλβανισμένη πλάκα χάλυβα με αντοχή απόδοσης ≤ G300) |
| Ταχύτητα σχηματισμού | 10-15m/min |
| Αριθμός διαδρόμων σχηματισμού | 12 |
| Συνολικό βάρος | Περίπου 3,5 τόνους. |
| Κεραμίδας εκφόρτωσης | 1 μονάδα |
