Εταιρεία Shandong Time Machinery Technology Co., Ltd.
Πληροφορίες για τον εξοπλισμό και προσφορά
Νομικός εκπρόσωπος: Cui Hao
Τηλέφωνο: 13395378282
Διεύθυνση: ζώνη οικονομικής ανάπτυξης, πόλη Jining, επαρχία Shandong
Ιστοσελίδα: www.sdsgzn.com
Περιεχόμενο
Ι. Επιχειρηματικές προσφορές 2
ΙΙ.Εισαγωγή στο έργο μη συναρμολογημένων σκελετών 3
1Γενική εικόνα του έργου 3
2. Εισαγωγή της παραγωγικής διαδικασίας 5
3. Τετραγωνική δομή ενίσχυσης σωλήνων (δίκτυο δεξιάς γωνίας) 6
ΙΙΙ.Δυναμικότητα εξοπλισμού και τεχνικές παραμέτρους7
1Τεχνικές παραμέτρους της παραγωγής τροχιάς ενισχυτικής γραμμής 8
1.1 Σύνοψη του εξοπλισμού τετραγωνικών σωλήνων 8
1.2 Σύνθεση του εξοπλισμού της γραμμής παραγωγής τροχιάς ενισχύσεων 8
1Τεχνικές παραμέτρους εξοπλισμού: 9
1.4 Χαρακτηριστικά εξοπλισμού 10
1.5 Διαμόρφωση εξοπλισμού και μάρκες εξαρτημάτων 10
2 Μηχανή ψύξης νερού 11
2.1 Οι τεχνικές προδιαγραφές της συσκευής ψύξης τύπου κουτιού με ψύξη με αέρα είναι οι ακόλουθες: 12
2.2 Κατάλογος ανταλλακτικών για την συσκευή ψύξης με ψύξη αέρα DeepChorie: 13
3Συμπίεσμος αέρα 14
1Τεχνικές παραμέτρους αεροψυγμένης βίδα μηχανής 14
Ι. Επιχειρηματική προσφορά
Επαγγελματίας κατασκευαστής
| Σημείωση για την παραγωγή ηλεκτρικών συσσωρευτών | |||||||||
| Η μονάδα προσφοράς: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Σειριακή - Όχι, όχι, όχι. |
Ονομασία εξοπλισμού | Πρότυπο εξοπλισμού | Μονάδες |
Ποσότητα |
Αξία κόστους (RMB) |
Ποσό (RMB) |
|||
| 1 | Η γραμμή παραγωγής συγκόλλησης τετραγωνικών σωλήνων | ΣΓΓΔ-IV | Μονάδα | 1 | |||||
| 2 | Συμπιεστήρας αέρα με βίδες | Η σειρά KAIZEN BK 37kw | Μονάδα | 1 | |||||
| 3 | Μηχανή ψύξης νερού | RX-10A | Μονάδα | 1 | |||||
| 4 | Μηχανή συγκόλλησης ελαστικών | 25kva | Μονάδα | 1 | |||||
| Συνολικά | RMB: Μεγάλα γράμματα RMB: | ||||||||
| Σημείωση: Η τιμή αυτή περιλαμβάνει φόρο, τέλη φορτίου, τέλη αποδιορθώσεως και εγκατάστασης, τέλη κατάρτισης. | |||||||||
| Η εταιρεία μας επικεντρώνεται στην έρευνα και ανάπτυξη και την κατασκευή της γραμμής παραγωγής συγκόλλησης ατσάλινου σκελετού, με εξειδικευμένη και αποτελεσματική ομάδα έρευνας και ανάπτυξης τεχνολογίας,η εταιρεία δίνει σημασία στην τεχνολογική καινοτομία, επιμένει να ακολουθεί το δρόμο της ανεξάρτητης καινοτομίας, προσαρμόζει συνεχώς τη δομή του προϊόντος για να ανταποκρίνεται στη ζήτηση της αγοράς,και καθιερώνει μακροπρόθεσμη συνεργατική συνεργασία με μια σειρά από γνωστές επιχειρήσεις. | |||||||||
2Μέθοδος πληρωμής, περίοδος πληρωμής και ιδιοκτησία δικαιωμάτων ιδιοκτησίας:
1.Πληρώνει το 30% της συνολικής τιμής της σύμβασης ως προκαταβολή εντός τριών ημερών από την υπογραφή της σύμβασης·
2Πληρωμή μεταφοράς: 60% της συνολικής τιμής σύμβασης πριν από την αποστολή των συμβατικών αγαθών.
3Πληρωμή εγκατάστασης: 5% της συνολικής τιμής σύμβασης, η οποία καταβάλλεται εντός επτά ημερών από την εγκατάσταση του εξοπλισμού.
4.Εγγυητική προκαταβολή: το υπόλοιπο 5% ως εγγύηση· περίοδος εγγύησης 1 έτος, η περίοδος εγγύησης καταβάλλεται εντός τριών ημερών χωρίς τόκους,
5Το μέρος Α διατηρεί την κυριότητα των εμπορευμάτων πριν από την πλήρη εξόφληση της πληρωμής βάσει της παρούσας σύμβασης. Το μέρος Β πληρώνει για τον εξοπλισμό σύμφωνα με τη συμφωνημένη μέθοδο πληρωμής, σε αντίθετη περίπτωση:Το μέρος Α έχει το δικαίωμα να αναστείλει την υπηρεσία.
▶ Πληροφορίες για τις μεταφορές
Ονομασία εταιρείας: Shandong Time Machinery Technology Co. Ltd.
Αριθμός φορολογικής ταυτοποίησης: 91370811MA3EP7HT68
Αριθμός λογαριασμού: 815010601421010400
Τράπεζα: Τράπεζα Jining Τμήμα Xicheng
Διεύθυνση: Ζώνη Οικονομικής Ανάπτυξης Jining, επαρχία Shandong, ανατολικά της οδού Jiafeng, βόρεια της οδού Ruixiang (παράρτημα της εταιρείας Shandong Taifeng Engineering Group Co., Ltd.) Τηλέφωνο: 13954713947
ΙΙ. Εισαγωγή στο έργο μη συναρμολογημένων σκελετών
1Γενική εικόνα του έργου

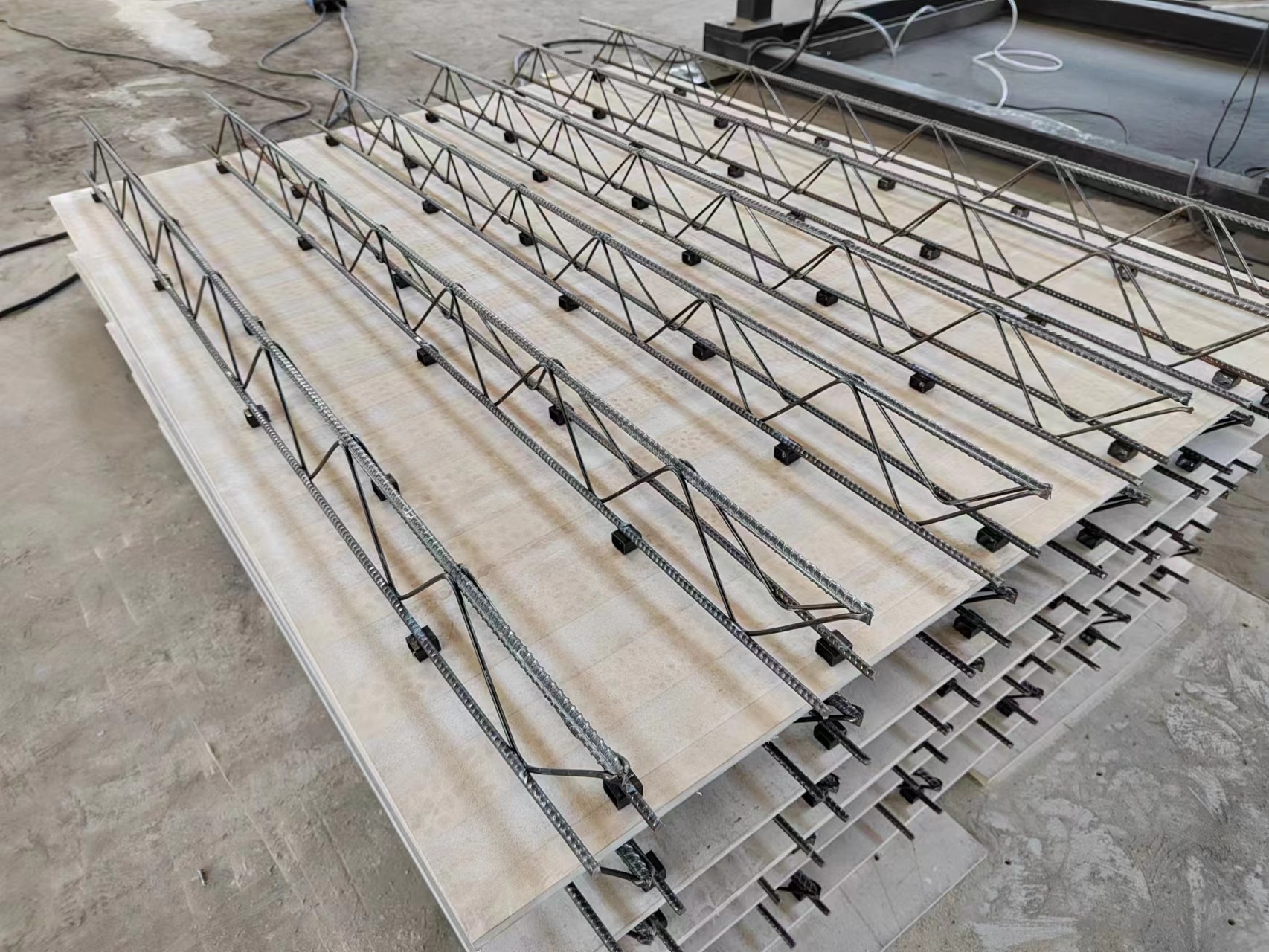

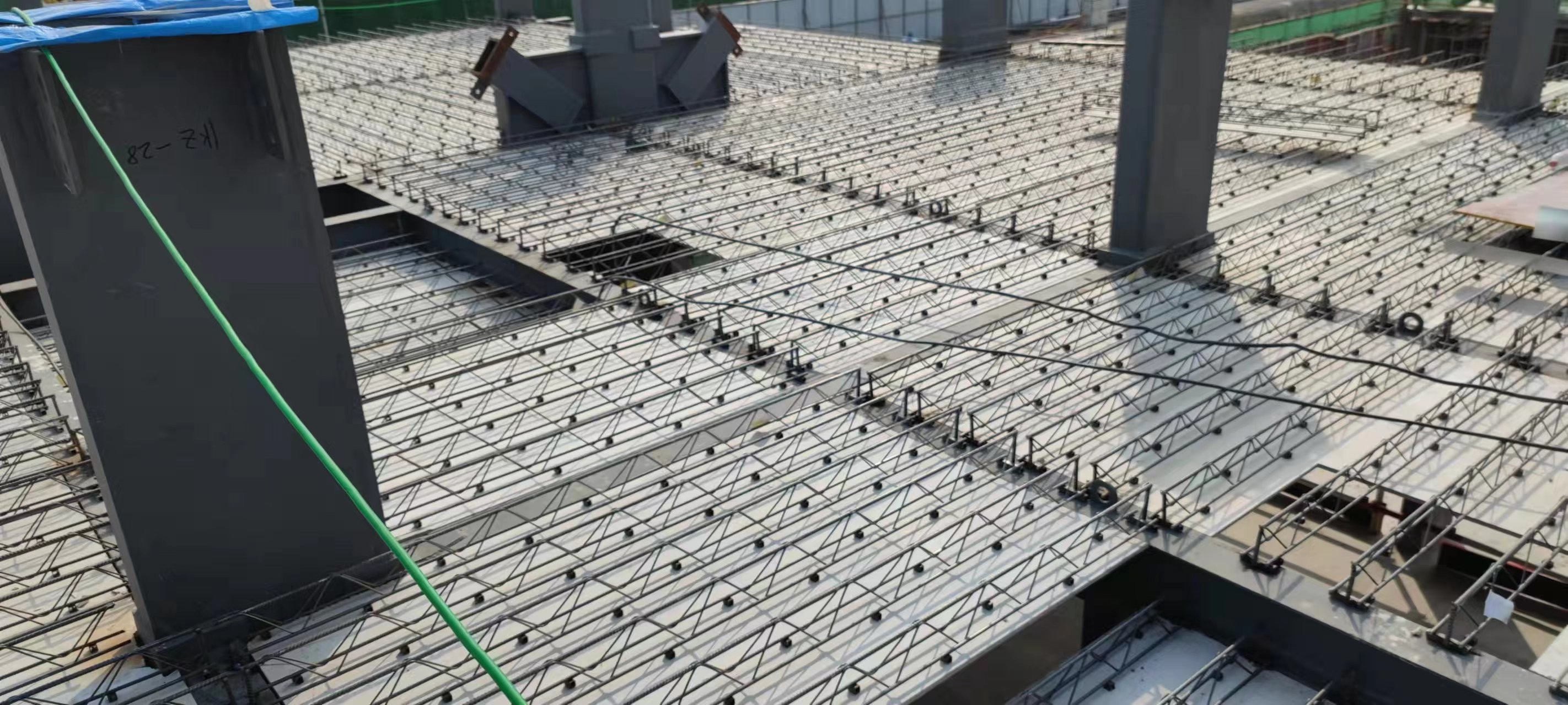

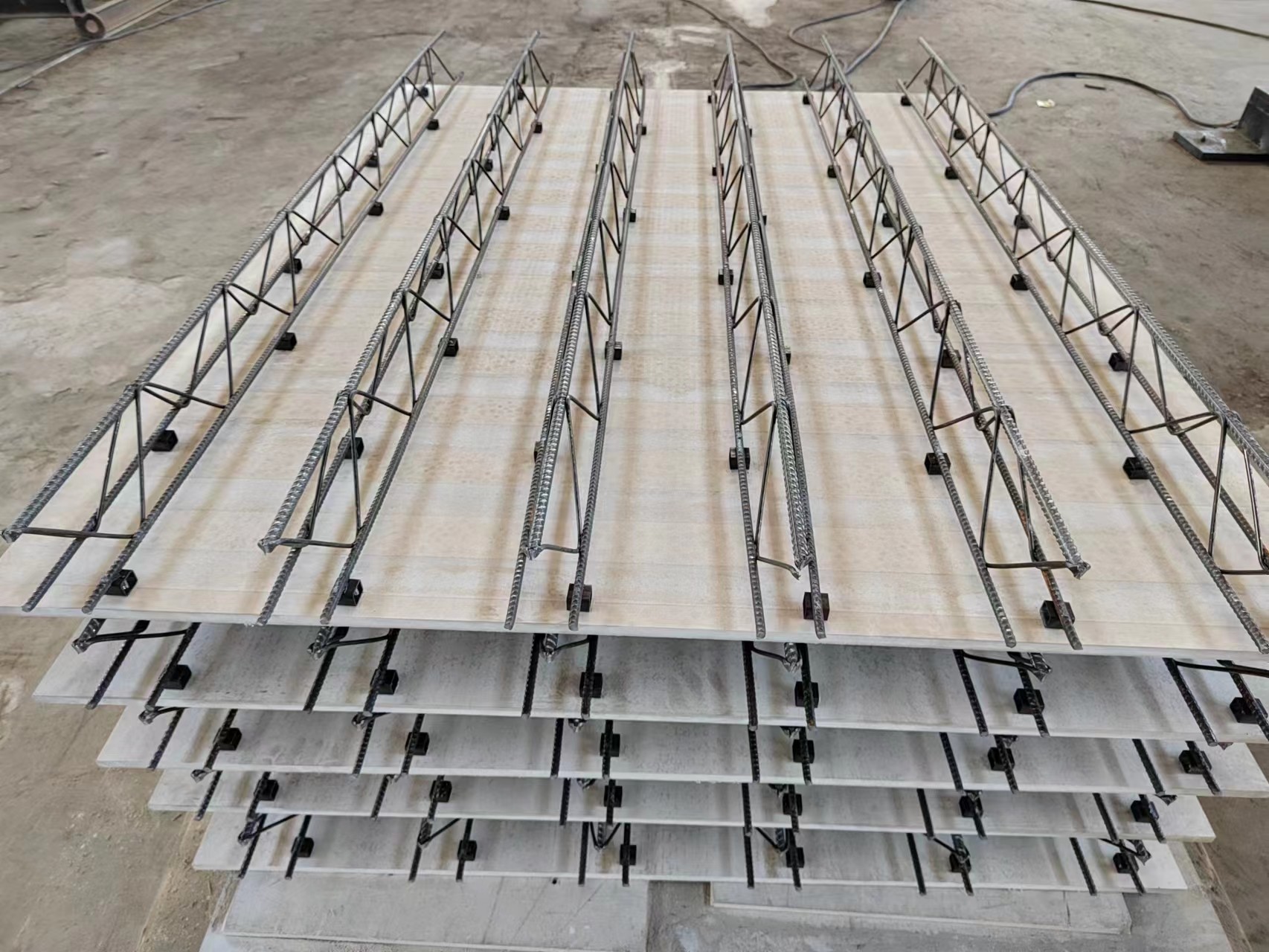

Το μη συναρμολογημένο έδαφος με ενισχυμένη θήκη χρησιμοποιεί ένα νέο είδος πράσινης σανίδας.με εισαγόμενο φυσικό χαρτοπολτό ξύλου ως κύρια ενισχυτική ίναΗ επιφάνεια του έχει κανονική υφή αυλακώματος, η οποία δεν μπορεί να διατηρηθεί σε κατεργασία.που μπορεί να βελτιώσει την αντοχή προσκόλλησης μεταξύ της σανίδας και του σκυροδέματος ή του σιδηρουργικού σιδηρουργείου κατά περισσότερο από 50% σε σύγκριση με τις συνήθεις επίπεδες πλάκεςΛύνει αποτελεσματικά το πρόβλημα της αποκόλλησης που προκαλείται από την κακή προσκόλληση μεταξύ της σανίδας και του σκυροδέματος ή του σιδήρου και περιορίζει την παραμόρφωση της σανίδας,Έτσι επιλύεται το πρόβλημα των ρωγμών του φινίρισμα που προκαλείται από παραμόρφωση της σανίδας.
Η νέα πράσινη επιφάνεια κάτω στερεώνεται στο ενισχυμένο σκελετό με τη χρήση ειδικών βιδών αυτοσυσκευής και της βάσης σύνδεσης της μηχανής αυτόματης κλειδώσεως βιδών.Κατανοεί τη μηχανοποίηση και τη βιομηχανική παραγωγή, με απλή κατασκευαστική τεχνολογία, βολική κατασκευή και μεταφορά, επίπεδη επιφάνεια του κάτω πίνακα.Μπορεί να αντικαταστήσει πλήρως τις επικαλυμμένες σανίδες και το χυτοειδές πλαίσιο δαπέδου που διατίθενται σήμερα στην αγορά, χωρίς αποσυναρμολόγηση, χωρίς γύψο, γρήγορη εγκατάσταση, μείωση των διαδικασιών κατασκευής, μείωση του κόστους μεταφοράς, σχεδόν καμία απώλεια, διασφάλιση ύψους εσωτερικού δικτύου,και μείωση του κόστους κατασκευής, κ.λπ. Επιλύει σημαντικά τα γνωστά προβλήματα που υπάρχουν στη χρήση πλακιδωμένων σανίδων σε προκατασκευασμένα σπίτια και μπορεί να χρησιμοποιηθεί ευρέως σε διάφορα οικοδομικά έργα όπως ξενοδοχεία, κτίρια γραφείων,σχολεία, κατοικίες, νοσοκομεία, αποθήκες, χώρους στάθμευσης και πολυώροφα βιομηχανικά κτίρια.με τεράστια δυναμική αγοράς.
2. Το μη συναρμολογημένο προϊόν του επιπέδου σκελετών σκελετών (κοντεύουσα)
ΙΙΙ. Δυναμικότητα εξοπλισμού και τεχνικές παραμέτρους
1Τεχνικές παραμέτρους της γραμμής παραγωγής χάλυβα
1.1 Σύνοψη του εξοπλισμού

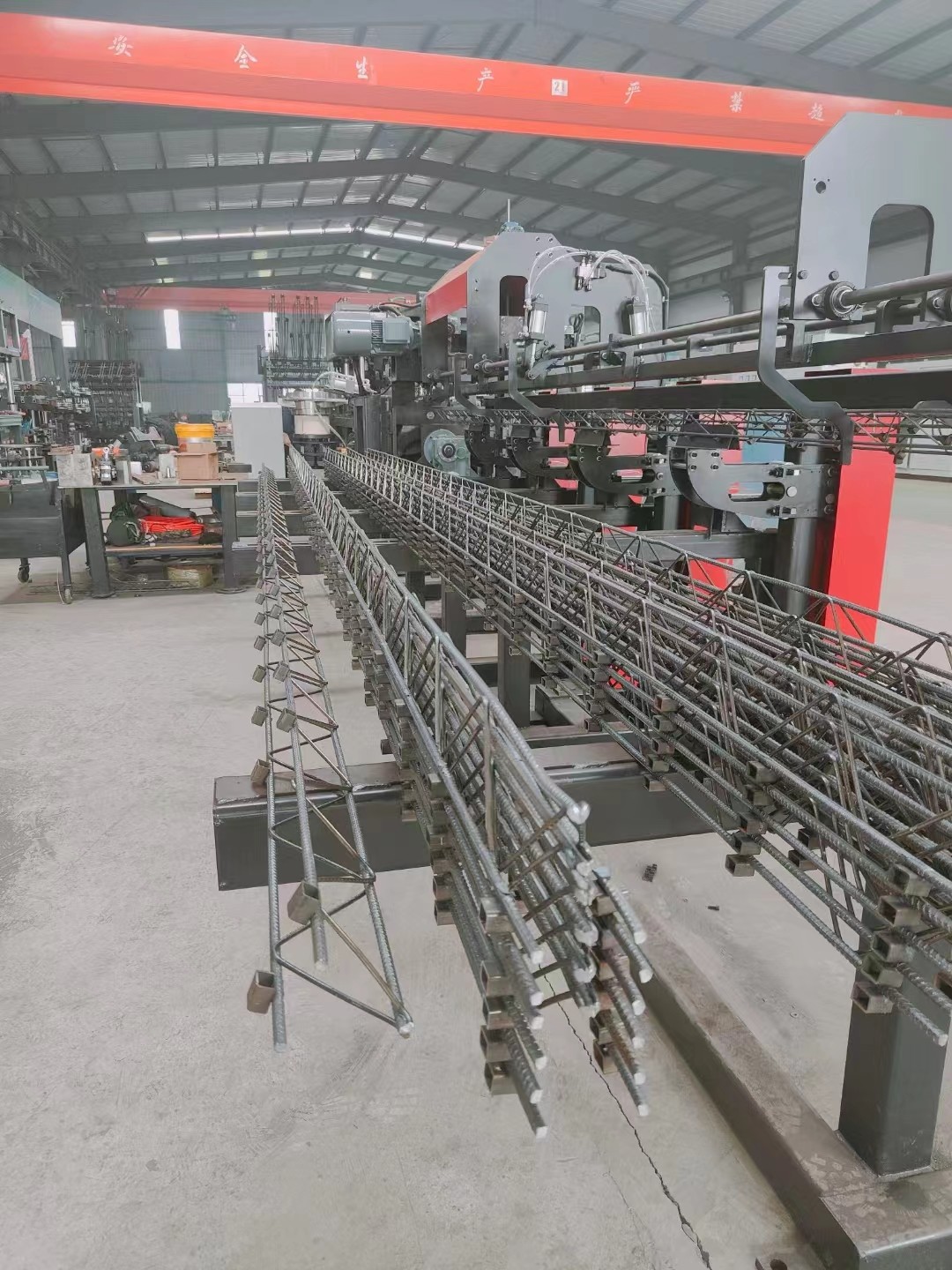

Η γραμμή παραγωγής σιδηροτροχιακών τροχών τετράγωνου σωλήνα είναι μια πλήρως αυτοματοποιημένη γραμμή παραγωγής που ενσωματώνει την απελευθέρωση περιτυλίγματος σιδηροτροχιακών τροχών, την ευθυγράμμιση σιδηροτροχιακών τροχών, την κάμψη πλευρικών ράβδων, το σχήμα συγκόλλησης, την αυτόματη κοπή,και συλλογή του τελικού προϊόντος, η οποία είναι σε θέση να παράγει σιδηροτροφικά δοχεία με σιδηροτροφικά δοχεία που δεν μπορούν να κατεδαφιστούν, σιδηροτροφικά δοχεία για δοχεία δαπέδου και σιδηροτροφικά δοχεία με σιδηροτροφικά δοχεία για συναρμολογημένα κτίρια,που χρησιμοποιούνται ευρέως στους τομείς της κατασκευής κτιρίων (προεπιλεγμένες πλάκες δαπέδου) και της κατασκευής σιδηροδρόμων υψηλών ταχυτήτων (διπλό μπλοκ σιδηροδρόμων).
Συσκευές συγκόλλησης για τετράγωνους σωλήνες:
| - Όχι, όχι, όχι. | Συστατικά του εξοπλισμού | Ποσότητα | Τεχνικά χαρακτηριστικά |
| 1 | Δικτυωτής διακόπτη τετραγωνικών σωλήνων | Δύο σετ | Τροφοδοσία με δονήσεις, σωλήνας μεταφοράς, αποθήκευση |
| 2 | Συγκρότημα συγκόλλησης υψηλής ταχύτητας | Δύο σετ | Συσκευασμένο από κυλίνδρους υψηλής ταχύτητας, ηλεκτρόδια συγκολλημένα με χρώμιο-ζίρκονιο |
| 3 | Πνευματικά συστατικά τροφοδοσίας | Δύο σετ | Για την αυτόματη φόρτωση συνδετικών μερών |
| 4 | Σχήματα συγκόλλησης και τροφοδοσίες ηλεκτρικής ενέργειας συγκόλλησης | Ένα σετ | Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών |
| 5 | Σύστημα ψύξης νερού συγκόλλησης | Ένα σετ | Ψύξη για συγκόλληση συνδέσμων |
| 6 | Προσαρμογή κινούμενων εξαρτημάτων | Ένα σετ | Για τη ρύθμιση της θέσης συγκόλλησης των συνδετικών μερών |
1.2 Σύνθεση του εξοπλισμού της γραμμής παραγωγής τροχιάς από σιδηροτροχιά:
| - Όχι, όχι, όχι. | Συστατικά του εξοπλισμού | Ποσότητα | Τεχνικά χαρακτηριστικά |
| 1 | Ρακ για τοποθέτηση συρματόπλεγματος με σπείρα | Ένα σετ | Σημερινό ράφι για τοποθέτηση συρματόσχοινων, με φρένο |
| 2 | Μηχανισμός ευθυγράμμισης και τροφοδοσίας | Ένα σετ | Χρησιμοποιεί διπλή τροχιά ευθυγράμμισης με εξαιρετική επίδραση ευθυγράμμισης χωρίς να βλάπτει τις πλευρές των σιδηροτροχών· διπλή τροφοδοσία καλωδίου με τρεις κινητήρες επιβράδυνσης. |
| 3 | Μηχανισμός αποθήκευσης υλικού | Ένα σετ | Εξοπλισμένο με ένα νέο τύπο ανοιχτού ράφου αποθήκευσης που χρησιμοποιεί αποθήκευση με μαξιλαρίσματα, επιτρέποντας συνεχή παραγωγή και αποτρέποντας αποτελεσματικά την συσσώρευση σιδηροτροχών. |
| 4 | Μηχανισμός ευθυγράμμισης τερματικού σταθμού | Ένα σετ | Η διόρθωση του τερματικού σημείου δεύτερου σταδίου πραγματοποιείται στα κύρια στοιχεία ενίσχυσης και διαγώνια πριν από τη συγκόλληση και το σχηματισμό με μέθοδο διόρθωσης πέντε κυλίνδρων.διασφάλιση της ευθείας των προϊόντων δομής. |
| 5 | Μηχανισμός κάμψης διαγώνιου μέλους | Ένα σετ |
1) Η κάμψη της ράβδου εκκρεμές τροφοδοτείται από έναν κινητήρα servo, εξασφαλίζοντας καλό συγχρονισμό και υψηλή σταθερότητα. 2) Ο μηχανισμός τροφοδοσίας συρμάτων τροφοδοτείται από έναν άλλο κινητήρα servo, προσφέροντας καλύτερο συγχρονισμό και μεγαλύτερη ακρίβεια.Η τέλεια συνεργασία των δύο κινητήρων servo επιτρέπει την αλλαγή της γωνίας της θήκης χωρίς να σταματήσει το μηχάνημα, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.
|
| 6 | Κεντρική μονάδα συγκόλλησης | Ένα σετ | Χρησιμοποιούνται δύο συγκόλλησεις, που χρησιμοποιούν συνολικά 2 μετασχηματιστές, γεγονός που μειώνει τη συνολική κατανάλωση ενέργειας των μετασχηματιστών συγκόλλησης κατά περισσότερο από 60 τοις εκατό. |
| 7 | Μηχανισμός κάμψης | Ένα σετ | Χρησιμοποιώντας σερο-μηχανική κάμψη, ταχύτερη ταχύτητα, λιγότερο θόρυβο, μεγαλύτερη σταθερότητα. |
| 7 | Μηχανισμός κοπής | Ένα σετ | Χρησιμοποιεί μια λειτουργία κοπής τύπου ψαλίδι για την αποτελεσματική επίλυση του προβλήματος των ανοικτών συγκόλλησεων που προκαλούνται από τη διαδικασία κοπής..Η ρύθμιση της θέσης κοπής ελέγχεται από ελεγκτή κινητήρα, επιτρέποντας τη κοπή των δομικών δομών οποιουδήποτε μήκους χωρίς να σταματά το μηχάνημα. |
| 8 | Μηχανισμός συγκεντρωτικής συλλογής | Ένα σετ | Αυτόματη στοίβαση |
| 9 | Ηλεκτρικό σύστημα ελέγχου | Ένα σετ | |
| 10 | Λειτουργικό σύστημα | Ένα σετ |
Τα κουμπιά χειρισμού και τα άλλα εξαρτήματα είναι υψηλής ποιότητας Εύκολη λειτουργία και ρύθμιση του εξοπλισμού Εύκολη λειτουργία της ταχύτητας, των παραμέτρων συγκόλλησης κλπ. Σύστημα κράτησης δομοστοιχείων
|
| 11 | Εγχειρίδιο οδηγιών, ανταλλακτικά και εργαλεία | Ένα σετ |
Τυπική διαμόρφωση
|
1.3 Τεχνικές παραμέτρους εξοπλισμού:
| Κεραυνό | Μονάδες | Ποσότητα | Σημείωση |
| Δυνατότητα φόρτωσης του ράφους τοποθέτησης συρματόπλεγματος | χιλιόγραμμο | 2000 | Το ύψος της άνω χορδής δεν πρέπει να υπερβαίνει τα 2 μέτρα και το ύψος της πλευρικής χορδής δεν πρέπει να υπερβαίνει τα 1,3 μέτρα. |
| Αριθμός ράφων για την τοποθέτηση συρμάτων | Μονάδα | 5 | |
| Δύναμη κινητήρα σχηματισμού πλευρικού χάλυβα | kW | 7.5 | |
| Δύναμη μετασχηματιστή συγκόλλησης | kW | 160x3 | Διαλείπουσα λειτουργία με μετασχηματιστή συγκόλλησης τετραγωνικών σωλήνων που προστίθεται στο πίσω μέρος |
| Δύναμη κινητήρα κοπής | kW | 11+11 | Υιοθετήστε αυτο-αναπτύχθηκε ψαλίδι ανύψωσης διαλείπουσα λειτουργία |
| Συλλογή και ανύψωση ισχύος κινητήρα ράφου | kW | 2.2 | Διαλείπουσα λειτουργία |
| Στροφή κάμψης πλευρικών χορδών | χμ | 200 | |
| Υψόμετρο της συγχορδίας | χμ | 70-270 | Υψόμετρο 250 και άνω χωρίς κατώτατη ακμή γωνίας |
| Διάμετρος χορδών | χμ | 70-90 | Μεγάλο πλάτος |
| Διάμετρος άνω και κατώτερης ράβδου χορδών | χμ | 6-12 | |
| Διάμετρος πλευρικών χορδών | χμ | 4-7 | |
| Διάρκεια της χορδής | m | 2 ~ 14 |
Αυτόματη ρύθμιση της θέσης
|
| Καθαρότητα της χορδής | mm/m | ±5 | |
| Λάθος ύψους της χορδής | χμ | ±2 | |
| Λάθος μήκους της χορδής | mm/m | ±5 |
Μέγιστο σφάλμα που δεν υπερβαίνει τα ±15 mm
|
| Υψόμετρο των εκτεθειμένων άνω και κατώτερων ράβδων χορδών | χμ | ≤ 5 | |
| Ταχύτητα της παραγωγής | m | 6 έως 8 |
Η πραγματική σταθερή ταχύτητα παραγωγής καθορίζεται από τις προδιαγραφές της χορδής. Η ταχύτητα θα επηρεαστεί εάν προστεθούν οι συνδετήρες τετραγωνικών σωλήνων στη διαδικασία παραγωγής. |
| Πίεση αέρα | MPa | ≥0.7 | Το χρησιμοποιούμενο αέριο πρέπει να είναι καθαρό, φιλτραρισμένο και αποξηραμένο. |
| Κατανάλωση αέρα | m3/min | Τρία τέταρτα.5 | |
| Διάστημα της γραμμής παραγωγής (μήκος * πλάτος * ύψος) | χμ | Το μήκος της γραμμής παραγωγής μπορεί να ρυθμιστεί κατάλληλα σε 45000*3000*3500. | |
| Συνολική παραγωγή | Τ | ≤ 18 | |
| Σημείωση: Η τυποποιημένη διαμόρφωση περιλαμβάνει μηχανισμό κάμψης κάτω γωνίας. | |||
1.4.1 Χαρακτηριστικά εξοπλισμού
1Φρέμα για τοποθέτηση από καουτσούκ
Υπάρχουν πέντε σετ σταθμών πληρωμής με ράβδους, με τη μέθοδο περιστρεφόμενης πληρωμής, με μέγιστο φορτίο 2 τόνων.
Κάθε στάδιο πληρωμής είναι εξοπλισμένο με ανεξάρτητη διάταξη πέδησης με αέρα.
Η κάθε στάθμη πληρωμής διαθέτει έναν ανεξάρτητο μηχανισμό προ-ευθείας για την αφαίρεση της κλίμακας οξειδίου στην επιφάνεια των ράβδων χάλυβα.
2Μηχανισμός ευθυγράμμισης και τροφοδοσίας
Π. Χρησιμοποιείται πολλαπλή ευθυγράμμιση τροχών με καλή ευθυγράμμιση, χωρίς να καταστρέφονται οι πλευρές των ατσάλινων ράβδων.
Ο κάθε μηχανισμός τροφοδοσίας μπορεί να ελεγχθεί ανεξάρτητα.
3Μηχανισμός αποθήκευσης από χάλυβα
Π υιοθετεί ένα νέο τύπο ανοικτού ράφους αποθήκευσης για αποθήκευση και αποθήκευση, το οποίο είναι βολικό για συνεχή παραγωγή και αποτρέπει αποτελεσματικά την σύγχυση των ράβδων χάλυβα.
4Μηχανισμός ευθυγράμμισης τερματικών σταθμών
Η δευτερογενής ευθυγράμμιση του τερματικού σημείου πραγματοποιείται στην κύρια ράβδο και τις ράβδους πριν από τη συγκόλληση και το σχηματισμό.
Ο μηχανισμός αυτός διαδραματίζει καθοριστικό ρόλο στη ρύθμιση της ευθείας των προϊόντων τροχιάς.
5Μηχανισμός πίεσης και τροφοδοσίας της γραμμής Web Bar
Η κάμψη με το βραχίονα κλίσης χρησιμοποιείται για την κάμψη των ράβδων χάλυβα, που τροφοδοτείται από κινητήρα σερβο, με καλό συγχρονισμό και υψηλή σταθερότητα.
Π Η κάμψη των ράβδων από χάλυβα είναι συνεχής (ο μηχανισμός κάμψης λειτουργεί σε κυκλική κίνηση, χωρίς καθυστέρηση, ανεβαίνοντας και κατεβαίνοντας), με ταχύτητα σχηματισμού.
Π Τα καλούπια σχηματισμού ράβδων από χάλυβα έχουν κυλινδρικές επιφάνειες ώστε να αποφεύγεται η γρατσουνιά της επιφάνειας των ράβδων από χάλυβα.
6Μέρος συγκόλλησης
Δύο συγκολλητές, ένας πάνω και ένας κάτω, με δύο μετασχηματιστές συνολικά.
Τέσσερις κυλίνδροι χαμηλότερης πίεσης με καλό συγχρονισμό.
Οι κυλίνδροι συγκόλλησης έχουν μικρό χτύπημα, μεγάλη δύναμη, γρήγορη ταχύτητα συγκόλλησης και υψηλή ποιότητα.
Οι κυλίνδροι συγκόλλησης χρησιμοποιούν υψηλής ποιότητας μάρκες και είναι αεροσυναρμολογημένοι.
Τα ηλεκτρόδια συγκόλλησης είναι κατασκευασμένα από χαλκό από κράμα χρωμίου-ζύρκονίου.
Ι εξοπλισμένο με μηχανισμό τοποθέτησης για να εξασφαλίζει το σχήμα και το μέγεθος της συγκόλλησης.
Η μέθοδος συγκόλλησης σε δύο σημεία αντίστασης μειώνει την ισχύ εγκατάστασης κατά 60% σε σύγκριση με τα άλλα σημεία και οι παράμετροι συγκόλλησης κάθε σημείου συγκόλλησης μπορούν να ρυθμιστούν ανεξάρτητα.
Η τετραδιάστατη κεφαλή ηλεκτροδίου μπορεί να επαναχρησιμοποιηθεί τέσσερις φορές, μειώνοντας το κόστος κατά 3 φορές.
7Μηχανισμός συγκόλλησης τετραγωνικών σωλήνων
Η δονητική πλάκα χρησιμοποιείται ως μηχανισμός φόρτωσης και η ταχύτητα φόρτωσης είναι σταθερή και υψηλής απόδοσης.και η συγκόλληση ολοκληρώνεται με συγκόλληση αντίστασης.
8Μηχανισμός κοπής
Η μέθοδος κοπής "τυπου ψαλίδι" υιοθετείται για την αποτελεσματική επίλυση του προβλήματος της ανοιχτής συγκόλλησης που προκαλείται από τη διαδικασία κοπής και την αποφυγή παραμόρφωσης και στρέβλωσης του σκελετού κατά τη διάρκεια της κοπής.
Γρήγορη ταχύτητα κοπής, δεν χρειάζεται να σταματήσει η συγκόλληση.
Π Για την κοπή υψηλής αντοχής στις κύριες και πλευρικές αρθρώσεις συγκόλλησης με ενίσχυση, χρησιμοποιείται το πιο πρόσφατα αναπτυγμένο χάλυβα υψηλής αντοχής και ανθεκτικού καλούπιου από την Κίνα.
8Αυτοματοποιημένος μηχανισμός συλλογής και στοίβωσης
Ο μηχανισμός αυτόματης συλλογής επιτρέπει τη συνεχή παραγωγή χωρίς την ανάγκη διακοπής, βελτιώνοντας την αποδοτικότητα.
Μπορεί να συλλέγει δοκάρια διαφόρων μεγεθών, μεγάλων και μικρών.
Η αυτόματη συλλογή, η στοίβαση και η αποστολή των σκελετών είναι πλήρως αυτοματοποιημένες.
Η αυτοματοποιημένη συσκευή συλλογής και στοίβασης μειώνει τον αριθμό των χειριστών κατά 2.
10Ηλεκτρικό σύστημα ελέγχου
Υιοθετεί το σύστημα ελέγχου από την Hechuan με υψηλή σταθερότητα.
11Λειτουργικό Σύστημα
Τα κουμπιά λειτουργίας και άλλα εξαρτήματα χρησιμοποιούν προϊόντα υψηλής ποιότητας.
Ο εξοπλισμός είναι εύκολος στη λειτουργία και στη ρύθμιση.
Ι λειτουργίες όπως ταχύτητα, παράμετροι συγκόλλησης κλπ. είναι βολικές.
1.5 Διαμόρφωση εξοπλισμού και μάρκες εξαρτημάτων
| Ονομασία | Ετικέτα |
Ερμηνεία Παρατηρήσεις |
| Εικόνα λειτουργίας | Κουνλούν Τονγκτάι | Πρόκειται για μια έξυπνη οθόνη αφής IoT με ARM CPU ως πυρήνα και 800MHz κύρια συχνότητα.και επίσης προεγκατεστημένο με το λογισμικό διαμόρφωσης McsgPro. |
| ΠΛΚ | Χετσουάν | Υψηλές επιδόσεις, συμπαγή δομή, ισχυρές λειτουργίες και υψηλή σταθερότητα. |
| Σερβοκινητήρας | Χετσουάν | Υψηλή απόδοση, υψηλή αξιοπιστία και υψηλή ποιότητα. |
| Ελέγχος χαμηλής τάσης | ΧΝΤ | Κινέζικη γνωστή μάρκα, σταθερή ποιότητα, υψηλή αξιοπιστία. |
| Αντικατάσταση τροφοδοσίας | Ταϊβάν Mingwei | Ταϊβάν γνωστή μάρκα με πάνω από 30 χρόνια εμπειρίας έρευνας και παραγωγής. |
| Μετασχηματιστής συγκόλλησης | Τσενγκτάι | Χρησιμοποιώντας ιαπωνική τεχνολογία συγκόλλησης. |
| Συστατικά του αέρα | Γιαντέκη |
Ταϊβάν γνωστή μάρκα, καλή ποιότητα, υψηλή αξιοπιστία, υψηλή χωρητικότητα φορτίου.
|
| Σολενοειδή βαλβίδα | Γιαντέκη | |
| Κύλινδρο συγκόλλησης | Κύλινδρο Shuangbeili Custom | Γρήγορη ταχύτητα, επαρκής ισχύς και υψηλή σταθερότητα. |
| Ελεγκτής συγκόλλησης | Σαγκάη Γκουλόνγκ | Σταθερή απόδοση και αξιόπιστη ποιότητα. |
| Μειωτής | Ζετζιάνγκ Τιάν Χονγκ | Σταθερή και αξιόπιστη απόδοση. |
| Γραμμικό σιδηρόδρομο καθοδήγησης | Ταϊβάν Shangyin | Υψηλή χωρητικότητα φορτίου, υψηλή ακρίβεια, υψηλή ταχύτητα και υψηλή ακρίβεια. |
| Κουρέματα | Επικεφαλής | Εισαγόμενη ποιότητα, σταθερή ποιότητα και υψηλή αξιοπιστία. |
| Ηλεκτρικό σύρμα, καλώδιο | Γκουανγκντόνγκ Γιίνγκκε | Εξαιρετικό υλικό, ισχυρή μόνωση, χαμηλή εκκεντρικότητα. |
Οι τεχνικές προδιαγραφές των μονάδων ψύξης νερού τύπου κουτιού με ψύξη αέρα παρατίθενται στον παρακάτω πίνακα:
| Άρθρο | Προϊόντα σειράς με ψύξη με αέρα | |
| RX-10 | ||
| Ηλεκτρική τροφοδοσία | 10P-50Hz-380V | |
| Ρύση νερού ψύξης m3/h | 6.0 | |
| Συνολική κατανάλωση ισχύος kW | 10.5 | |
|
Ψύξη Δυναμικότητα
|
kW | 36 |
| kCal/hr | 30960 | |
| Τύπος | Τύπος κυλίνδρου πλήρως κλειστό | |
| Μέθοδος εκκίνησης | Άμεση εκκίνηση | |
| Μονάδα συμπύκνωσης | Τύπος | Υψηλής απόδοσης μοβ χαλκού με μανδύα αλουμινίου με πτερύγια + ανεμιστήρας χαμηλού θορύβου |
| Όγκος αέρα ψύξης m3/h | 12000 | |
| Αριθμός μονάδων | 1 | |
| Υγρά ψύξης | Τύπος | Ρ22 |
| Ενσωματωμένη αντλία νερού kW | 1.5 | |
|
Εξάτμισμα
|
Αριθμός μονάδων | Υψηλής απόδοσης τύπος περιστροφής δεξαμενής νερού |
| Τύπος | 1 | |
| Διάμετρος σωλήνα | DN40 | |
| Προστατευτικές διατάξεις ασφαλείας | Προστασία υψηλής και χαμηλής τάσης, προστασία κατά του πάγου (διπλή), βαλβίδα ασφαλείας, προστασία από υπερφόρτωση, υπό φάση, αντίστροφη φάση, υπό τάση, υπερτάση, προστασία της ροής νερού κλπ. | |
| Προστατευτική διάταξη ασφαλείας | Διάρκεια | 1610 |
| Διάμετρο | 735 | |
| Υψόμετρο | 1390 | |
| Συνολική διάσταση | χιλιόγραμμο | 326 |
. KAIZEN BK σειράς 37KW κομπρεσέρ βίδας Υποστηρικτικές παραμέτρους
. BK σειράς νέος κομπρεσέρ βίδα ανθρωποποιημένη ανθρώπινη μηχανή διεπαφή οθόνη και σύστημα ελέγχου.
- Απλή και βολική λειτουργία.
Η κατάσταση λειτουργίας μπορεί να δει σε μια ματιά.
Ο συμπιεστής βίδες της σειράς BK μπορεί να λειτουργήσει 24 ώρες χωρίς επιτήρηση.
Η συντήρηση ή η επισκευή ζητείται στα κινέζικα όταν εμφανίζονται ανωμαλίες.
. Με εφεδρική διεπαφή εξόδου, μπορεί να συνειδητοποιήσει τον έλεγχο αλυσίδας και τον τηλεχειριζόμενο έλεγχο διάγνωσης πολλαπλών μονάδων.
Νέος συμπυκνωτής βίδα σειράς BK με ενσωματωμένο σύστημα διαχωρισμού ελαίου
Η υιοθέτηση του ενσωματωμένου σχεδιασμού διαχωρισμού ελαίου εξασφαλίζει το αποτέλεσμα διαχωρισμού ελαίου-αέρα και μειώνει την κατανάλωση ελαίου, ενώ η ποιότητα του προϊόντος είναι πλήρως εγγυημένη από την αρχή του σχεδιασμού.
. BK σειράς νέου τύπου κομπρέσορα αέρα βίδα υψηλής απόδοσης βαλβίδα ελέγχου εισόδου αέρα.
. λειτουργία ελέγχου ON/OFF
Σχεδιασμός αντιελαιοκηλίδωσης με βαλβίδα ελέγχου
Οι συμπυκνωτές βίδες της σειράς BK διαθέτουν μια νέα γενιά κινητήρων χαμηλής κατανάλωσης και υψηλής απόδοσης.
. Υψηλή ροπή εκκίνησης
. Κλάση μόνωσης F, τάξη προστασίας IP54
. ράβδοι SKF, χαμηλός θόρυβος, μακρά διάρκεια ζωής
Με συσκευή ανεφοδιασμού, μπορεί να ανεφοδιασθεί χωρίς να σταματήσει το μηχάνημα.
| Πίεση εκκένωσης Mpa | 0.8 |
| Όγκος εκκένωσης m3/min | 5.5 |
| Δύναμη κινητήρα kW | 37 |
| Διασύνδεση εξαγωγής | G1 1/2 |
| Θόρυβος db(A) | 67 |
| Βάρος σε κιλά | 730 |
| Συνολική διάσταση mm | 1240*1030*1435 |
