Υπεύθυνος επικοινωνίας: Cui Hao
Τηλ.: 13395378282
Διεύθυνση: Ζώνη Οικονομικής Ανάπτυξης Jining, επαρχία Shandong
URL: www.sdsgzn.com
κατάλογος
1. Επιχειρηματικές προσφορές2
2. Απόδοση εξοπλισμού και τεχνικές παράμετροι6
1. Τεχνικές παράμετροι γραμμής παραγωγής ζευκτών χάλυβα 6
1.1 Επισκόπηση εξοπλισμού 6
1.2 Σύνθεση εξοπλισμού γραμμής παραγωγής δοκών από χάλυβα 6
1.3 Τεχνικές παράμετροι του εξοπλισμού: 7
1.4 Χαρακτηριστικά εξοπλισμού 8
1.5 Διαμόρφωση εξοπλισμού και αρχική μάρκα 10
2. Μηχανή κρύου νερού 11
2.1 Τεχνικές προδιαγραφές αερόψυκτου ψύκτη τύπου κουτιού: 11
3. Συμπιεστής αέρα 12
1. Τεχνικές παράμετροι του κοχλιοφόρου αεροσυμπιεστή 13
1. Προσφορά επιχείρησης
Έξυπνος κατασκευαστής γραμμής παραγωγής ζευκτών συγκόλλησης CNC
| Φύλλο προσφοράς γραμμής παραγωγής ζευκτών συγκόλλησης SGHJ-έξυπνο CNC | ||||||
| Μονάδα προσφοράς: Shandong Time Machinery Technology Co., Ltd | ||||||
| αριθμός παραγγελίας | όνομα της συσκευής | Τύπος μονάδας | μονάδα | ποσότητα | τιμή μονάδας (RMB) | χρηματικό ποσό (RMB) |
| 1 | Γραμμή παραγωγής συγκόλλησης ζευκτών χάλυβα | SGHJpm-100 | σύντομο για Taizhou | 1 | ||
| 2 | Βιδωτός αεροσυμπιεστής | Kaishan, BK22kw | σύντομο για Taizhou | 1 | ||
| 3 | μηχανή ψύξης-νερού | RX-05A | σύντομο για Taizhou | 1 | ||
| 4 | οξυγονοκολλητής από ατσάλινη ράβδο | 25 kva | σύντομο για Taizhou | 1 | ||
| ανέρχομαι στο ποσό | Συνολική πληρωμή εξοπλισμού ¥: Κεφάλαιο RMB: | |||||
| Σημείωση: Αυτή η τιμή περιλαμβάνει φόρο (13% ΦΠΑ), συμπεριλαμβανομένου του ναύλου, της αμοιβής θέσης σε λειτουργία και εγκατάστασης και της αμοιβής εκπαίδευσης. | ||||||
| Η εταιρεία επικεντρώνεται στην έρευνα και ανάπτυξη και κατασκευή γραμμής παραγωγής συγκόλλησης ζευκτών χάλυβα, έχει μια επαγγελματική και αποτελεσματική ομάδα έρευνας και ανάπτυξης τεχνολογίας, η εταιρεία αποδίδει μεγάλη σημασία στην τεχνολογική καινοτομία, ακολουθεί το δρόμο της ανεξάρτητης καινοτομίας, προσαρμόζει συνεχώς τη δομή του προϊόντος για να ανταποκριθεί στη ζήτηση της αγοράς, και έχει δημιουργήσει μακροχρόνιες συνεργασίες με μια σειρά από γνωστές επιχειρήσεις. | ||||||
Επωνυμία εταιρείας: Shandong Time Machinery Technology Co., Ltd
ΑΦΜ: 91370811MA3EP7HT68
Αριθμός εταιρικού λογαριασμού: 815010601421010400
Τράπεζα: Υποκατάστημα Xicheng, Bank of Jining City
Διεύθυνση: Ανατολικά της οδού Jiafeng, βόρεια της οδού Ruixiang, Ζώνη Οικονομικής Ανάπτυξης Jining, επαρχία Shandong (στο νοσοκομείο της Shandong Taifeng Engineering Group Co., Ltd.)
2. Απόδοση εξοπλισμού και τεχνικές παράμετροι

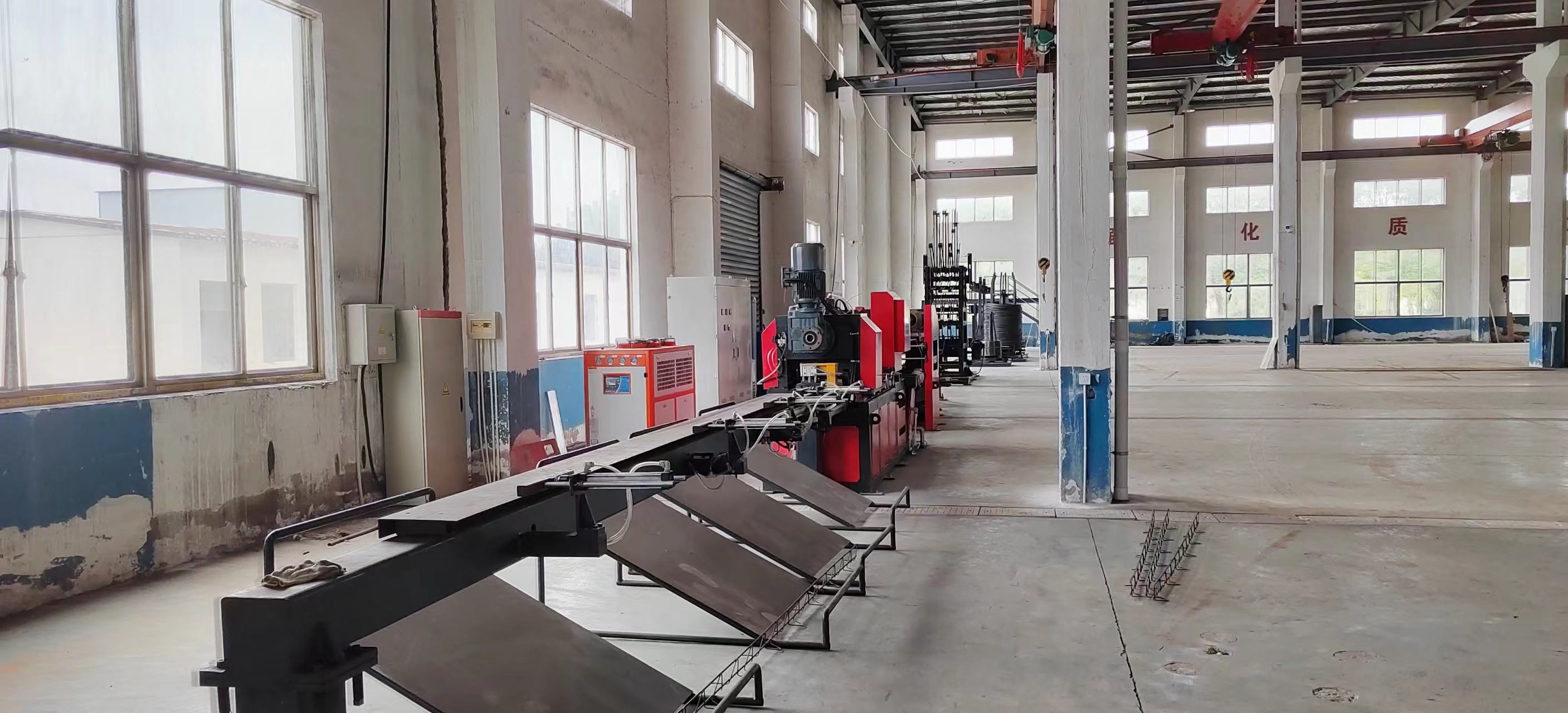

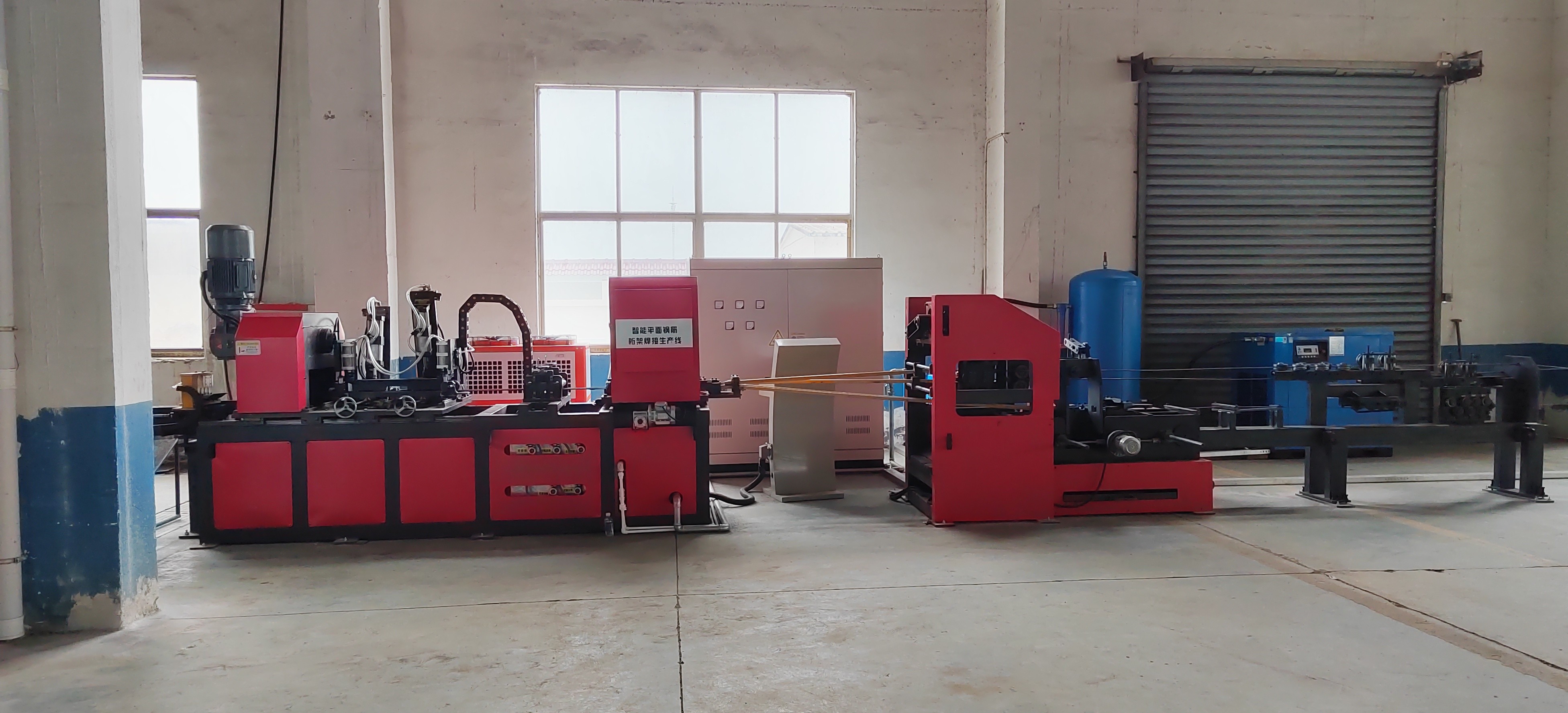

1. Τεχνικές παράμετροι γραμμής παραγωγής ζευκτών χάλυβα
1.1 Επισκόπηση εξοπλισμού
Η γραμμή παραγωγής ζευκτών ενίσχυσης είναι σετ από χαλύβδινο πηνίο, ίσιωμα οπλισμού, κάμψη πλευρικής ράβδου, διαμόρφωση συγκόλλησης, αυτόματη κοπή, τελειωμένο αδρανή στην ενσωμάτωση πλήρως αυτοματοποιημένης γραμμής παραγωγής, μπορεί να παράγει δάπεδο δοκών από χάλυβα με χαλύβδινο δοκό, μπορεί επίσης να παράγει προκατασκευασμένο κτήριο από χαλύβδινο ζευκτό, που χρησιμοποιείται ευρέως σε οικοδομικές κατασκευές (από δάπεδο δαπέδου ζευκτών), κατασκευή θερμομονωτικών σανίδων τοίχου και άλλους τομείς.
1.2 Σύνθεση εξοπλισμού γραμμής παραγωγής δοκών από χάλυβα:
| αριθμός παραγγελίας | Εξαρτήματα εξοπλισμού | ποσότητα | τεχνικό χαρακτηριστικό |
| 1 | Πλαίσιο ράβδου από χάλυβα | έχει καθοριστεί ο τρόπος | Πλαίσιο κάθετης γραμμής τοποθέτησης |
| 2 | Μηχανισμός ευθείας τροφοδοσίας | έχει καθοριστεί ο τρόπος | Χρησιμοποιώντας πολλαπλούς γύρους ισιώματος, το αποτέλεσμα ευθυγράμμισης είναι καλό, μην βλάψετε τις χαλύβδινες νευρώσεις, το καλώδιο κίνησης του κινητήρα επιβράδυνσης. |
| 3 | Πρακτορείο αποθήκευσης | έχει καθοριστεί ο τρόπος | Το νέο ανοιχτό ράφι αποθήκευσης και η λειτουργία αποθήκευσης buffer υιοθετούνται για να διευκολύνουν τη συνεχή παραγωγή και να αποτρέπουν αποτελεσματικά τη συσσώρευση οπλισμού. |
| 4 | Μηχανισμός ισιώματος ακροδεκτών | έχει καθοριστεί ο τρόπος |
Πριν από τη συγκόλληση και τη διαμόρφωση, ο κύριος οπλισμός και ο οπλισμός της κοιλιακής ράβδου ισιώνονται δύο φορές και υιοθετείται η μέθοδος ευθυγράμμισης με πέντε κυλίνδρους για να διασφαλιστεί η ακαμψία του τελειωμένου δοκού
|
| 5 | Μηχανισμός κάμψης κοιλιακής ράβδου | έχει καθοριστεί ο τρόπος |
1, κάμψη αιώρησης, κάμψη χάλυβα που τροφοδοτείται από σερβο ισχύ, καλή συγχρονικότητα, υψηλή σταθερότητα, 2, μηχανισμός συρμάτων που τροφοδοτείται από άλλο σερβοκινητήρα, καλύτερος συγχρονισμός με μεγαλύτερη ακρίβεια, με μηχανισμό κάμψης, δύο σερβοκινητήρες τέλεια εφαρμογή, μπορεί να πραγματοποιήσει καμία αλλαγή η λειτουργία του βήματος ζευκτών, βελτιώνει σημαντικά την απόδοση παραγωγής.
|
| 6 | οικοδεσπότης συγκόλλησης | έχει καθοριστεί ο τρόπος |
Πάνω και κάτω συγκόλληση σε κάθε σημείο, συνολικά 2 μετασχηματιστές, συνολική ισχύς μετασχηματιστή συγκόλλησης μειωμένη κατά περισσότερο από 60 τοις εκατό
|
| 7 | Μηχανισμός κοπής | έχει καθοριστεί ο τρόπος |
Ο τρόπος διάτμησης "ψαλίδι" μπορεί να λύσει αποτελεσματικά τα προβλήματα συγκόλλησης που προκαλούνται από τη διάτμηση και τη διαδικασία και να αποφύγει την πλευρική απόκλιση και παραμόρφωση του τελικού προϊόντος ζευκτών στη διαδικασία διάτμησης.Η ρύθμιση της θέσης διάτμησης ελέγχεται από τον σερβοκινητήρα και τον σερβοκινητήρα κάμψης και σύρματος για να επιτευχθεί αυθαίρετη διάτμηση του μήκους δοκών του ίδιου τύπου.
|
| 8 | Μηχανισμός συλλογής υλικού | έχει καθοριστεί ο τρόπος | Αυτόματο ξαναγέμισμα |
| 9 | Ηλεκτρικό σύστημα ελέγχου | έχει καθοριστεί ο τρόπος | |
| 10 | λειτουργικό σύστημα | έχει καθοριστεί ο τρόπος |
Τα κουμπιά λειτουργίας και άλλα εξαρτήματα χρησιμοποιούν προϊόντα υψηλής ποιότητας Βολική λειτουργία και ρύθμιση του εξοπλισμού Ταχύτητα, παράμετροι συγκόλλησης και άλλα εύχρηστα Σύστημα ραντεβού ζεύγους
|
| 11 | Οδηγίες, τυχαία ανταλλακτικά και εργαλεία | έχει καθοριστεί ο τρόπος | τυπική διάταξη |
1.3 Τεχνικές παράμετροι του εξοπλισμού:
| έργο | μονάδα | δεδομένα | παρατηρήσεις |
| Διάταξη ρουλεμάν πλαισίου | κιλό | 2500 | Το ύψος των ράβδων χορδών δεν είναι μεγαλύτερο από 2 μέτρα και το ύψος των πλευρικών ράβδων δεν είναι μεγαλύτερο από 1,3 μέτρα |
| Αριθμός γραμμών τοποθέτησης | άτομο | 3 | |
| Ευθεία ταχύτητα | m/min | ≤30 | Θα πρέπει να ταιριάζει με τη ρύθμιση συγκόλλησης |
| Συγκόλληση της ισχύος του μετασχηματιστή | Kva | 160×2 | Έλεγχος μετατροπής συχνότητας, μείωση της απώλειας άεργου ισχύος, διακοπτόμενη εργασία |
| Ισχύς μοτέρ μεταφοράς καλωδίων | Kw | 5,5×3 | διακοπτόμενη υπηρεσία |
| Ισχύς του κινητήρα διαμόρφωσης πλευρικής ράβδου | kw | 3 | Κύλινδρος + σερβοκινητήρας |
| Ισχύς μηχανικής διάτμησης κινητήρα | Kw | 11×1 | διακοπτόμενη υπηρεσία |
| Απόσταση κάμψης τένοντα S | mm | 200 | 250 και άνω χωρίς ύψος γωνιακού κάτω δοκού |
| Πλάτος τένοντα S | mm | 70-270 | Ρυθμιζόμενο πλάτος |
| Διάμετρος κάμψης τόξου ράβδου S (εσωτερική διάμετρος) | mm | 10 | Αντικατάσταση |
| Πλάτος του ζευκτού (κύρια ενίσχυση) | mm | 70-270 | Ιδιαίτερα ρυθμιζόμενο |
| Διάμετρος κύριου τένοντα | mm | Φ8-12 | Φ 8- Φ 12 ενίσχυση βιδωτή πλάκας |
| Διάμετρος τένοντα S | mm | Φ4-Φ8 | |
| Μήκος ζευκτού παραγωγής | Μ | 0,4-6 | Οποιοδήποτε μήκος μπορεί να ρυθμιστεί ανάλογα με τις ανάγκες |
| Ταχύτητα γραμμής ζευκτών (πλάκα) | m/min | 6-12 | Σταθερή ταχύτητα παραγωγής 6-12m/min |
| Κατεύθυνση εκκένωσης εξοπλισμού | Προσδιορίστε την κατεύθυνση εισόδου και εκφόρτισης σύμφωνα με τον πραγματικό σχεδιασμό του χώρου | ||
| Πίεση αερίου | Mpa | ≥0,7 | Το αέριο απαιτείται να είναι μια καθαρή πηγή αερίου που διέρχεται μέσω διήθησης και ξήρανσης |
| κατανάλωση αερίου | m³/λεπτό | 3/4.5 | |
| Μήκος γραμμής παραγωγής (μήκος * πλάτος * ύψος) | mm | Το μήκος των 45000 * 3000 * 3500 μπορεί να ρυθμιστεί κατάλληλα | |
| βάρος του εξοπλισμού | Τ | 18 (εξαιρουμένων των εξαρτημάτων και του εξωτερικού ηλεκτρικού κιβωτίου ελέγχου) | |
| Σημείωση: Βασικός εξοπλισμός συμπεριλαμβανομένου του μηχανισμού κάμψης ποδιών, οικιακή εκβιομηχάνιση χωρίς μηχανισμό κάμψης ποδιών, εξηγήστε. | |||
1.4 Χαρακτηριστικά εξοπλισμού
1, πλαίσιο χάλυβα γραμμής
Υπάρχουν τρία σετ από χαλύβδινη ράβδο δίσκου για την τοποθέτηση του πλαισίου, χρησιμοποιώντας την περιστρεφόμενη λειτουργία διάταξης, με μέγιστη ρουλεμάν 2 τόνων.
Κάθε σετ σχάρα είναι εξοπλισμένο με ξεχωριστή πνευματική συσκευή πέδησης.
Κάθε σετ πλαισίου τοποθέτησης έχει ένα σετ ανεξάρτητου μηχανισμού προ-ισιώματος για την αφαίρεση της επιφάνειας του χαλύβδινου οξειδίου.
2. Ρυθμίστε τον μηχανισμό παροχής καλωδίων
Χρησιμοποιώντας πολλαπλούς γύρους ισιώματος, το αποτέλεσμα ευθυγράμμισης είναι καλό, μην βλάψετε τις χαλύβδινες νευρώσεις, το καλώδιο κινητήρα διπλής επιβράδυνσης.
Κάθε μηχανισμός τροφοδοσίας καλωδίων μπορεί να ελεγχθεί ξεχωριστά.
3,Μηχανισμός αποθήκευσης χάλυβα
Υιοθετήστε νέο ανοιχτό ράφι αποθήκευσης, λειτουργία αποθήκευσης buffer, διευκολύνετε τη συνεχή παραγωγή, αποτρέπετε αποτελεσματικά την ενίσχυση.
4. Μηχανισμός ισιώματος ακροδεκτών
Πριν από τη συγκόλληση και τη διαμόρφωση, ο κύριος οπλισμός και ο οπλισμός της κοιλιακής ράβδου ισιώνονται δύο φορές και υιοθετείται η μέθοδος ευθυγράμμισης με πέντε κυλίνδρους για να διασφαλιστεί η ακαμψία του τελειωμένου δοκού.
Αυτός ο μηχανισμός παίζει βασικό ρόλο στη ρύθμιση της ακαμψίας του προϊόντος ζευκτών.
5, μηχανισμός σχήματος πρέσας ράβδου κοιλίας και σύρμα
Κάμψη αιώρησης ράβδου, κάμψη χάλυβα με σερβο ισχύ για παροχή ισχύος, καλός συγχρονισμός, υψηλή σταθερότητα.
Η κάμψη της ράβδου συνεχίζεται (ο μηχανισμός κάμψης είναι κυκλική κίνηση και ταλάντευση πάνω-κάτω, χωρίς καθυστέρηση), η ταχύτητα διαμόρφωσης είναι γρήγορη.
Τα καλούπια χύτευσης ράβδων από χάλυβα είναι κυλινδρικά στραμμένα προς την επιφάνεια των χαλύβδινων ράβδων χωρίς γρατσουνιές.
Ο μηχανισμός τροφοδοσίας καλωδίων τροφοδοτείται από έναν σερβοκινητήρα, ο οποίος έχει καλύτερο συγχρονισμό και μεγαλύτερη ακρίβεια.Με τον μηχανισμό κάμψης, ο τέλειος συντονισμός δύο σερβοκινητήρων μπορεί να πραγματοποιήσει τη λειτουργία αλλαγής του βήματος του ζευκτού χωρίς διακοπή, γεγονός που βελτιώνει σημαντικά την απόδοση παραγωγής.
6. Εξάρτημα συγκόλλησης
Πάνω-κάτω σε κάθε σημείο συγκόλλησης, συνολικά 2 μετασχηματιστές.
Οι δύο ομάδες έχουν συνολικά 4 πιεστήρια με καλό συγχρονισμό.
Ο κύλινδρος συγκόλλησης έχει μικρή διαδρομή, μεγάλη αντοχή, γρήγορη ταχύτητα συγκόλλησης και υψηλή ποιότητα.
Χρησιμοποιώντας πνευματικό τρόπο σύσφιξης, συγκόλληση κυλίνδρου χρησιμοποιώντας μάρκα υψηλής ποιότητας.
Το ηλεκτρόδιο συγκόλλησης είναι κατασκευασμένο από χρώμιο και κράμα ζιρκονίου χαλκού
Εξοπλισμένο με μηχανισμό τοποθέτησης για τη διασφάλιση του σχήματος και του μεγέθους της συγκόλλησης.
Η μέθοδος συγκόλλησης με αντίσταση δύο σημείων μειώνει την εγκατεστημένη ισχύ κατά 60% σε σύγκριση με τους ομοτίμους και οι παράμετροι συγκόλλησης κάθε ένωσης συγκόλλησης μπορούν να ρυθμιστούν ξεχωριστά.
Η κεφαλή ηλεκτροδίου τεσσάρων τρόπων μπορεί να επαναχρησιμοποιηθεί 4 φορές και το κόστος χρήσης μειώνεται κατά 3 φορές.
7. Μηχανισμός κοπής
Η λειτουργία "ψαλίδι" μπορεί να λύσει αποτελεσματικά το πρόβλημα συγκόλλησης που προκαλείται από τη διαδικασία διάτμησης και να αποφύγει την πλευρά και την παραμόρφωση του προϊόντος ζευκτών στη διαδικασία διάτμησης.
Γρήγορη ταχύτητα διάτμησης, η συγκόλληση δεν απαιτεί διακοπή λειτουργίας.
Για τη διάτμηση υψηλής αντοχής στους αρμούς συγκόλλησης της κύριας ράβδου και των πλευρικών ράβδων, υιοθετείται η πιο πρόσφατη νέα υψηλή αντοχή
Ελαστικός χάλυβας καλουπιού.
8. Σύστημα ελέγχου ηλεκτρικής συσκευής
Χρησιμοποιώντας το σύστημα ελέγχου Hechuan, υψηλή σταθερότητα.
9. Λειτουργικό σύστημα
Τα κουμπιά λειτουργίας και άλλα εξαρτήματα χρησιμοποιούν προϊόντα υψηλής ποιότητας.
Βολική λειτουργία και ρύθμιση του εξοπλισμού.
Ταχύτητα, παράμετροι συγκόλλησης και άλλα εύχρηστα.
1.5 Διαμόρφωση εξοπλισμού και αρχική μάρκα
| όνομα | μάρκα |
εξηγώ παρατηρήσεις |
| Οθόνη λειτουργίας | Γενικό κράτος Kunlun | Είναι μια έξυπνη οθόνη αφής Internet of Things με πυρήνα ARM CPU και 800 MHz.Το προϊόν έχει σχεδιαστεί για να χρησιμοποιεί μια οθόνη TFT LCD 10 ιντσών με ανάλυση 1024 * 600, μια οθόνη αφής με αντίσταση τεσσάρων συρμάτων και ένα προεγκατεστημένο λογισμικό διαμόρφωσης McsgPro |
| PLC | HeChuan | Υψηλή απόδοση, συμπαγής δομή, ισχυρή λειτουργία, υψηλή σταθερότητα |
| βοηθητικό μοτέρ | HeChuan | Υψηλή απόδοση, υψηλή αξιοπιστία και υψηλή ποιότητα |
| Έλεγχος χαμηλής τάσης | Chint | Εγχώριες διάσημες μάρκες, σταθερή ποιότητα, υψηλή αξιοπιστία |
| Τροφοδοτικό εναλλαγής λειτουργίας | Ταϊβάν Μινγκ Γουέι | Γνωστή μάρκα της Ταϊβάν, περισσότερα από 30 χρόνια εμπειρίας στην Ε & Α και στην κατασκευή |
| μετασχηματιστής συγκόλλησης | Τσενγκ Τάι | Υιοθετήστε την ιαπωνική τεχνολογία συγκόλλησης |
| πνευματικό εξάρτημα | Επισκέπτης της αυλής | Ταϊβάν γνωστή μάρκα, καλή ποιότητα, υψηλή αξιοπιστία, υψηλό φορτίο |
| ηλεκτρομαγνητική βαλβίδα | Επισκέπτης της αυλής | |
| Κύλινδρος συγκόλλησης | Προσαρμοσμένος κύλινδρος διπλής δύναμης | Γρήγορη ταχύτητα, επαρκής ισχύς και υψηλή σταθερότητα |
| Ελεγκτής συγκόλλησης | Σαγκάη guolong | Σταθερή απόδοση προϊόντος, αξιόπιστη ποιότητα, |
| κουτί μείωσης | Ουράνιο τόξο Zhejiang | Σταθερή και αξιόπιστη απόδοση |
| γραμμική ράγα οδηγού | Ασήμι Ταϊβάν | Υψηλό φορτίο, υψηλή ακρίβεια, υψηλή ταχύτητα, υψηλή ακρίβεια |
| ρουλεμάν | Ν σκ | Ποιότητα εισαγωγής, σταθερή ποιότητα, υψηλή αξιοπιστία |
| Σύρμα, καλώδιο | Guangdong Yingke | Εξαιρετικό υλικό, ισχυρή μόνωση, χαμηλή εκκεντρότητα |
2. Μηχάνημα κρύου νερού
Τεχνικές παράμετροι και διαμόρφωση αερόψυκτου ψυκτικού συγκροτήματος
|
μοντέλο έργο |
RX-05A | Διαμορφώστε | |
| πηγή | 380V/3PH/50HZ | ||
|
ψυκτική έξοδος |
K cal/h | 12900 | |
| kw | 15 | ||
| Εισαγάγετε τη συνολική ισχύ | kw | 4.48 | |
| κρυογόνο | όνομα | R22 | Εισαγωγή ψυχρών μέσων υψηλής ποιότητας |
| μέθοδος ελέγχου | τριχοειδής | ||
|
μηχανή συμπίεσης |
τύπος | Τύπος Vortex | Αμερικανικός τροχός κοιλάδας |
| ισχύς (kw) | 3,75 | ||
| Αριθμός (PH) | 5 | ||
| ανεμιστήρας | ισχύς (kw) | 0,18*2 | Ανεμιστήρας χαμηλού θορύβου |
| Όγκος αέρα (m ³ / h) | 7840 | ||
|
συμπυκνωτής |
τύπος | Αερόψυκτος εναλλάκτης θερμότητας τύπου πτερυγίου υψηλής απόδοσης | Αερόψυκτος εναλλάκτης θερμότητας τύπου πτερυγίου υψηλής απόδοσης |
| Όγκος αέρα ψύξης (m ³ / h) | 5000 | ||
|
εξατμισόμετρο |
τύπος | Τύπος δεξαμενής νερού (ανοξείδωτος χάλυβας) | Τύπος δεξαμενής νερού (ανοξείδωτος χάλυβας) |
| Ρυθμός ροής παγωμένου νερού (m ³ / h) | 2.5 | ||
| Χωρητικότητα δεξαμενής (L) | 60 | ||
| Μέσα και έξω από τη διάμετρο του σωλήνα νερού | 1″ | ||
| αντλία νερού | ισχύς (kw) | 0,37 | Aosource (2 χρόνια εγγύηση) |
| επικεφαλής παράδοσης (m) | 20 | ||
| Ρυθμός ροής (m ³ / h) | 6 | ||
|
φύλακας |
Έκδοση προσώπου |
Προστασία υπερθέρμανσης συμπιεστή, προστασία υπερέντασης, Προστασία υψηλής και χαμηλής πίεσης, προστασία υπερθερμοκρασίας, ροή Προστασία ποσότητας, προστασία ακολουθίας φάσεων / ανεπάρκειας φάσης, προστασία υπερθέρμανσης καυσαερίων, νερό απαγωγής θερμότητας δεν πληροί το τυπικό αυτόματο σύστημα προειδοποίησης |
Έκδοση υπολογιστή Bang Pu |
| Πίνακας υψηλής και χαμηλής τάσης | Ταϊβάν JAVE | ||
| φίλτρο | Αμερική ALCO | ||
| ρελέ περιστροφής φάσης |
Schneider της Γαλλίας |
||
| επαφέα | |||
| κύριος διακόπτης | |||
| Πλήρης περιγραφή | βάρος (kg) | 174,5 | Ξύλινο σκελετό συσκευασίας |
| διάσταση περιγράμματος (mm) | 1310*630*1230 | ||
| προετοιμασία της επιφάνειας | Κύρια πλακέτα 2mm, πλάκα στεγανοποίησης 1,5mm | Ηλεκτροστατικό πλαστικό ψεκασμού | |
3. Συμπιεστής αέρα
Τεχνικές παράμετροι αερόψυκτης βιδωτής μηχανής BK 22-8 ZG
| Η ομάδα βιδών | 5:6 Τεντ ρότορα |
| λειτουργία συμπίεσης | Συνεχές, ενιαίο επίπεδο |
| Πίεση εξόδου πεπιεσμένου αέρα | Π2=0,8MPa |
| μέθοδος ψύξης | εξαναγκασμένη ψύξη αέρα |
| Θερμοκρασία εξόδου πεπιεσμένου αέρα | Από 10℃ έως 15℃ υψηλότερη από τη θερμοκρασία περιβάλλοντος |
| Ποσότητα λιπαντικού | Περίπου 8,6 λίτρα |
| ταχύτητα κινητήρα | N=2930r/min |
| βαθμολογία ισχύος | 22 kW |
| ποσοστό εκφόρτισης | V=3,45μ3/min |
| βάρος εργασίας | Περίπου 390 κιλά |
| Ανώτατο όριο θερμοκρασίας αέρα | 45℃ |
| Κατώτερο όριο θερμοκρασίας αέρα | 0℃ |
| κατανάλωση λαδιού | Η περιεκτικότητα του καυσαερίου είναι μικρότερη από 3 PPM |
| θόρυβος |
74dB(A) |
| Εξωτερικό μέγεθος (μήκος, πλάτος και ύψος) (mm) | 1200×800×1120 |
